Funktionsweise des Druckschalters bei Pelletgeneratoren

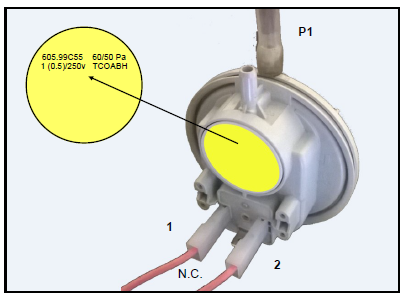

Der Druckschalter muss über den Anschluss P1, also den äußeren, mit dem Silikonschlauch verbunden werden.
Die elektrische Verbindung erfolgt an den Kontakten 1 und 2, wie im technischen Handbuch angegeben, entsprechend den parallel geschalteten Klemmen (siehe Abbildung im Handbuch).

Der Druckschalter besteht hauptsächlich aus zwei Komponenten: einer Membran und einem Mikroschalter.
Die Membran ist in einem Gehäuse untergebracht, dessen einzige Verbindungen nach außen die beiden Anschlüsse für den Schlauch sind:

• P1 für den Betrieb unter Druck;
• P2 für den Betrieb unter Unterdruck.

Die Produkte von MORETTI DESIGN arbeiten im Druckbetrieb.

In der Mitte der Membran befindet sich ein mechanisches System, das je nach Bewegung der Membran den Kontakt des Mikroschalters öffnet oder schließt.
Dieser verfügt über drei Anschlüsse:

• einen gemeinsamen (COM),
• einen normalerweise offenen Kontakt (N.O.),
• einen normalerweise geschlossenen Kontakt (N.C.).

Da das System im Druckbetrieb arbeitet, muss die elektrische Verbindung am normalerweise geschlossenen Kontakt (N.C.) vorgenommen werden.
In dieser Konfiguration öffnet sich der Kontakt nur, wenn der innere Druck im Druckschalter 60 Pa erreicht oder überschreitet.

Diese Prüfung sollte bereits bei der ersten Inbetriebnahme des Geräts durchgeführt werden.

Es wird empfohlen, das technische Handbuch während der Installations- und Wartungsphasen stets zur Verfügung zu haben. Alternativ kann das Dokument aus dem geschützten Bereich der offiziellen MORETTI DESIGN Webseite heruntergeladen werden.
