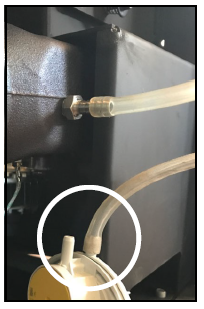

Der Druckschalter muss über den Anschluss P1, also den externen Anschluss (wie in der Abbildung), mit dem Silikonschlauch verbunden werden.

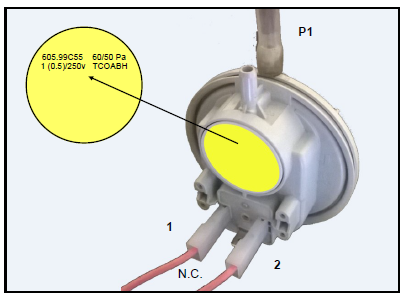

Die elektrische Verbindung muss an den Kontakten 1 und 2 erfolgen, die ebenfalls im technischen Handbuch angegeben sind und den parallel geschalteten Klemmen entsprechen.
Die Kontakte 1 und 2 des Druckschalters müssen mit der Steuerung verbunden werden.
Es wird empfohlen, während der Installations- oder Wartungsarbeiten stets das technische Handbuch bei sich zu haben; alternativ steht das Dokument im geschützten Bereich der Website zum Download zur Verfügung.
Wir erinnern daran, dass die Produkte von MORETTI DESIGN druckbetrieben sind.
Hinweis
STEUERUNG PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
STEUERUNG PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
