Verdrahtung des Mikroschalters bei Aqua-Öfen
Bei den Aqua-Öfen sind zwei Mikroschalter vorhanden: einer für die Reinigung des Aschekastens und der andere für die Fronttür.
Steuergeräte NG21:

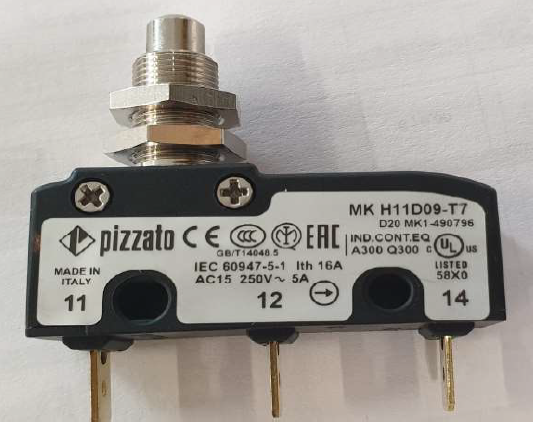

Mikroschalter Aschekastenreinigung
- Anschluss an die Faston-Kontakte des Mikroschalters: 11 und 12
- Anschluss am Steuergerät: Pin 48 und 49
- Kontakt: normalerweise offen
Mikroschalter Fronttür
- Anschluss an die Faston-Kontakte des Mikroschalters: 11 und 14
- Anschluss am Steuergerät: Pin 35 und 36
- Kontakt: normalerweise geschlossen
Achtung – für Steuergeräte MB250:

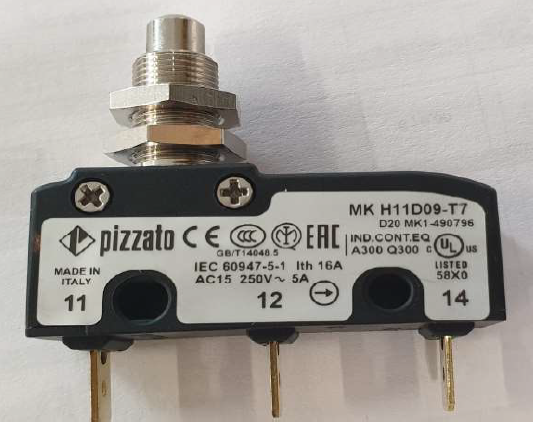

Mikroschalter Aschekastenreinigung
- Anschluss an die Faston-Kontakte des Mikroschalters: 11 und 14
- Anschluss am Steuergerät: Pin 47 und 50
- Kontakt: normalerweise geschlossen
Mikroschalter Fronttür
- Anschluss an die Faston-Kontakte des Mikroschalters: 11 und 12
- Anschluss am Steuergerät: Pin 34 und 35
- Kontakt: normalerweise offen
