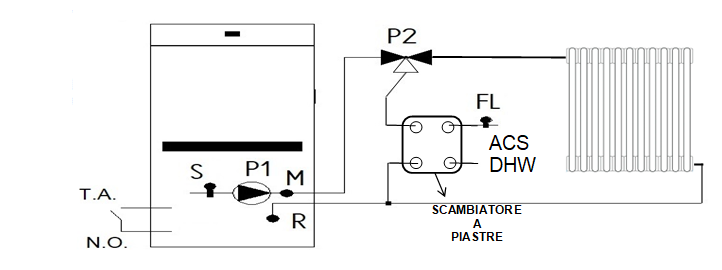

In der Hydraulikkonfiguration 0 (Null) ist der Aqua Moretti Design Ofen oder Kessel mit dem Sanitär-Kit Moretti Design verbunden.
| LEGENDE | |
| M: | VORLAUF |
| R: | RÜCKLAUF |
Durchflussschalter (FL)
Parameter P84 = 5
59 GND: gelbes Kabel
58 IN13: blaues Kabel
43 +V : rotes Kabel

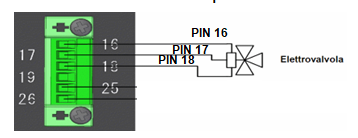

Magnetventil (P2)
17: zum System
18: zum Wärmetauscher
HINWEISE: DAS UMSCHALTVENTIL IST IM AUS-ZUSTAND AUF DAS SYSTEM GESCHALTET.
Anschlüsse der hinteren Steckverbinder
Einige Modelle der AQUA Öfen verfügen über Steckverbinder auf der Rückseite.
Parameter P74 = 5 Dieser Parameter dient zur Aktivierung des Durchflussschalters (FL), der an Ausgang S2 angeschlossen ist
INSTALLATION DES RAUMTHERMOSTATS (T/A – potentialfreier Kontakt)
Es ist möglich, ein Raumthermostat (T/A – potentialfreier Kontakt) zu installieren, indem die folgenden Parameter eingestellt werden.
Schließen Sie die Thermostatkabel an der Rückseite des Geräts an der Klemme mit dem Symbol „T“ an.
SYSTEMMENÜ – EINSTELLUNGEN
Parameter P99
- P99 = 1 (Werkseinstellung)
- P99 = 0 → Ändert den Kontakt von N.O. (normalerweise offen) zu N.C. (normalerweise geschlossen)
Parameter A01
Definiert die Reaktionsweise des Geräts auf die Thermostatanforderung:
- A01 = 1 (Werkseinstellung) → von Normal zu Modulation
- A01 = 0 → von Normal zu Aus (Ein/Aus)
- A01 = 2 → von Normal zu Stand-by
- A01 = 4 → von Normal zu Stand-by mit Pumpensperre (P1)
SYSTEMMENÜ – ZEITEN
Parameter T45
- T45 = 0 → Stellen Sie diesen Wert ein, um die Funktion des Raumthermostats (T/A) zu aktivieren
WICHTIGER HINWEIS
Bei der Installation eines kabelgebundenen Raumthermostats muss das Funkthermostat des Funkfernbedienung deaktiviert werden.
Vorgehensweise:
Benutzermenü → Einstellungen → Funkthermostat → auf OFF stellen.
Beispiel:
Frostschutzthermostat Th18 = 5 °C,
Pumpenaktivierungsthermostat Th19 = 53 °C,
Sanitärthermostat_1 Th20 = 50 °C,
Sanitärthermostat_2 Th21 = 72 °C
Logik
Heizung
Die Pumpe schaltet sich oberhalb des Thermostats Th20 (50 °C) ein; um das Einfrieren des Wassers zu verhindern, schaltet sie sich ein, wenn die Wassertemperatur unter den Thermostat Th18 (5 °C) fällt. Überschreitet die Wassertemperatur den Wert des Thermostats Th21 (72 °C), ist die Pumpe aus Sicherheitsgründen immer aktiv.
Umlauf
Wenn Warmwasser angefordert wird und die Wassertemperatur im Kessel den Wert des Thermostats Th19 (53 °C) überschreitet oder die Wassertemperatur im Kessel den Wert des Thermostats Th20 (50 °C) überschreitet , ist das Ventil aktiv. Überschreitet die Wassertemperatur den Wert des Thermostats Th21 (72 °C) , schaltet das Ventil auf das System um.
| WASSERTEMPERATUR | DURCHFLUSS-SCHALTER (FL) | MODUS | VENTIL (P2) | PUMPE (P1) |
| T < 5°C | System (AUS) | EIN | ||
| 5°C ≤ T < 30°C | System (AUS) | AUS | ||
| 30°C ≤ T < 40°C | Umlauf (EIN) | EIN | ||
| 40°C ≤ T < 70°C | Kontakt OFFEN | Winter | System (AUS) | AUS |
| Sommer | Umlauf (EIN) | AUS | ||
| Kontakt GESCHLOSSEN | Umlauf (EIN) | EIN | ||
| T ≥ 70°C | System (AUS) | EIN |
