HYDRAULIKKONFIGURATION 0 (Null)

HYDRAULIKKONFIGURATION 0 (Null)

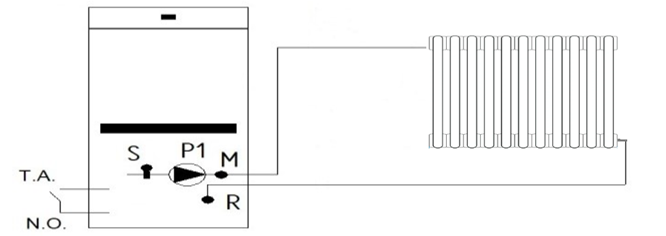

In der Hydraulikkonfiguration 0 (Null) ist der Aqua Moretti Design Ofen oder Kessel direkt an die bestehende Heizungsanlage der Endgeräte (Radiatoren, Ventilatorkonvektoren usw.) angeschlossen, ohne den Einsatz zusätzlicher hydraulischer Steuergeräte.

In dieser Konfiguration:

kann die Maschine beim Erreichen der eingestellten Wassertemperatur je nach vom Generator erfasster Temperatur in den Stand-by-Modus wechseln.

Wenn der Funkthermostat über die Fernbedienung aktiviert wird

(Benutzermenü → Einstellungen → Funkthermostat → auf EIN stellen), geht die Maschine bei Raumtemperaturanforderung nicht in den Stand-by-Modus, sondern wechselt ausschließlich in die Leistungsmodulation.

Um unterschiedliche Betriebsarten zu erhalten (Ein/Aus Abschaltung, kontrollierter Stand-by, Pumpensperre usw.) ist es notwendig, einen verdrahteten Raumthermostat (Potentialfreier Kontakt) zu installieren und die entsprechenden Maschinenparameter wie in den folgenden Abschnitten beschrieben zu konfigurieren.

INSTALLATION DES RAUMTHERMOSTATS (T/A – potentialfreier Kontakt)

Es ist möglich, einen Raumthermostat (T/A – potentialfreier Kontakt) zu installieren, indem folgende Parameter eingestellt werden.

Schließen Sie die Thermostatkabel an der Rückseite der Maschine an der Klemme mit dem Symbol „T“ an.

SYSTEMMENÜ – EINSTELLUNGEN

Parameter P99

• P99 = 1 (Werkseinstellung)
• P99 = 0 → Kehrt den Kontakt von N.O. (normalerweise offen) zu N.C. (normalerweise geschlossen) um

Parameter A01

Definiert die Reaktionsweise der Maschine auf die Anforderung des Thermostats:

• A01 = 1 (Werkseinstellung) → von Normal zu Modulation
• A01 = 0 → von Normal zu Ein/Aus Abschaltung
• A01 = 2 → von Normal zu Stand-by
• A01 = 4 → von Normal zu Stand-by mit Pumpensperre (P1)

SYSTEMMENÜ – ZEITEN

Parameter T45

• T45 = 0 → Stellen Sie diesen Wert ein, um die Funktion des Raumthermostats (T/A) zu aktivieren

WICHTIGER HINWEIS

Bei der Installation eines verdrahteten Raumthermostats muss der Funkthermostat der Fernbedienung deaktiviert werden.

Vorgehensweise:
Benutzermenü → Einstellungen → Funkthermostat → auf AUS stellen.

Beispiel:

Frostschutzthermostat Th18 = 5 °C,

Pumpenaktivierungsthermostat Th19 = 53 °C,

Sanitärthermostat_1 Th20 = 50 °C,

Sanitärthermostat_2 Th21 = 72 °C

Pumpenaktivierungslogik (P1)

• Die Pumpe (P1) wird aktiviert, wenn die Wassertemperatur den Wert des Thermostats Th20 (50 °C) überschreitet.
• Zur Frostschutzfunktion wird die Pumpe (P1) automatisch aktiviert, wenn die Wassertemperatur unter den Wert des Thermostats Th18 (5 °C) fällt, um ein Einfrieren des Kreislaufs zu verhindern.
• Aus Sicherheitsgründen bleibt die Pumpe (P1) immer aktiv, wenn die Wassertemperatur den Wert des Thermostats Th21 (72 °C) überschreitet, unabhängig vom Betriebszustand der Maschine.
