Beschreibung:

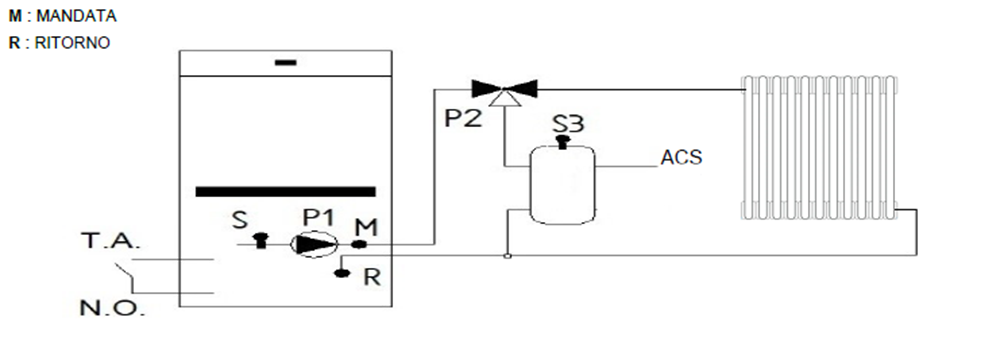

Die Hydraulikkonfiguration Nummer 2 besteht aus dem Ofen Aqua, der über ein Boiler mittels eines Drei-Wege-Ventils verbunden ist, sowie Heizkörpern.
Für die Aktivierung dieser Konfiguration müssen bestimmte Parameter an der Steuerung geändert und Sensoren sowie das Drei-Wege-Ventil korrekt angeschlossen werden.
Steuerungsparameter
| Parameter | Wert | Funktion |
|---|---|---|
| P26 | 2 | Wählt Hydraulikkonfiguration 2 |
| P83 | 31 | Aktiviert den Warmwassersensor „S3“ für Öfen/Kessel |
| Ih79 | 2 °C | Hysterese Thermostat Warmwassersensor (die Hysterese, die vom Warmwasserthermostat abgezogen werden muss, um bei Stand-by der Heizung das Wiederzünden zu verlangen) |
Betriebsanmerkungen:
P26= 2 Wählt Hydraulikkonfiguration 2
P83= 31 Aktiviert den Warmwassersensor „S3“ für Öfen/Kessel
Ih79= 2 °C Hysterese Thermostat Warmwassersensor (die Hysterese, die vom Warmwasserthermostat abgezogen werden muss, um bei Stand-by der Heizung das Wiederzünden zu verlangen)
Anschlüsse der Warmwassersensoren (S3)
Öfen mit hinteren Steckverbindern:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- Der Sensor S3 ist an der Steuerung am Ausgang IN12 angeschlossen (Sensor: NTC-10K; Moretti Artikel: MFSONDC)
Öfen ohne hintere Steckverbinder:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Direkt an der Steuerung an PIN 56 – PIN 57 (Ausgang IN12) anschließen (Sensor: NTC-10K; Moretti Artikel: MFSONDC)
Anschluss Drei-Wege-Ventil (Elektroventil P2)
| Steuerungspin | Anschluss | Spannung |
|---|---|---|
| 16 (N) – 17 (Foff) | Zum System | 230 V – 50 Hz |
| 16 (N) – 18 (Fon) | Zum Warmwasserset | 230 V – 50 Hz |
Steuerungspin Anschluss Spannung
16 (N) – 17 (Foff) Zum System 230 V – 50 Hz
16 (N) – 18 (Fon) Zum Warmwasserset 230 V – 50 Hz
Raumthermostat-Konfiguration (R.T.)
Hauptparameter:
| Parameter | Wert | Funktion |
|---|---|---|
| P99 | 1 (Standard) | Raumthermostat im Standardmodus (N.O., normalerweise offen) |
| P99 | 0 | Invertiert den Kontakt des R.T. von N.O. zu N.C. (normalerweise geschlossen) |
| A01 | 1 (Standard) | Betriebszustand: Normal → Modulation |
| A01 | 2 | Betriebszustand: Normal → Stand-by |
| A01 | 4 | Betriebszustand: Normal → Stand-by + Pumpensperre |
| A01 | 0 / 3 | Nicht empfohlen: Ein/Aus oder Pumpensperre |
| T45 | 1 | Aktiviert die Funktion des Raumthermostats |
Betriebsanmerkungen:
- Der Parameter P99 definiert die Logik des Thermostatkontakts (N.O. oder N.C.).
P99 = 1 (Standard) Raumthermostat im Standardmodus (N.O., normalerweise offen)
P99= 0 Invertiert den Kontakt des R.T. von N.O. zu N.C. (normalerweise geschlossen)
- Der Parameter A01 definiert das Verhalten der Steuerung in Bezug auf den R.T., mit Optionen für Modulation, Stand-by oder Pumpensperre.
A01=0 Nicht empfohlen: Ein/Aus
A01=1 (Standard) Betriebszustand: Normal → Modulation
A01=2 Betriebszustand: Normal → Stand-by
A01=3 Nicht empfohlen: Pumpensperre
A01=4 Betriebszustand: Normal → Stand-by + Pumpensperre
Achtung: nur empfohlene Einstellungen verwenden; Werte A01 = 0 oder 3 können Fehlfunktionen oder Pumpenausfälle verursachen.
- Der Parameter T45 muss auf 1 gesetzt werden, um die Funktion des R.T. korrekt zu aktivieren.
T45= 1 Aktiviert die Funktion des Raumthermostats
Beispiel:
Thermostatparameter
| Thermostat / Differenz | Code | Eingestellter Wert |
|---|---|---|
| Frostschutz | Th18 | 5 °C |
| Pumpenaktivierung | Th19 | 53 °C |
| Sanitär 1 | Th20 | 50 °C |
| Sanitär 2 | Th21 | 72 °C |
| Differenz Sensor Kessel – Sensor Boiler (Puffersensor – Boilersensor) | Th57 | 8 °C |
| Boiler Warmwassertemperatur | Th79 | 55 °C |
Funktionslogik
Heizung
- Aktivierung Pumpe P1
Die Pumpe P1 wird aktiviert, wenn alle folgenden Bedingungen erfüllt sind:- Kesseltemperatur Tkessel ≥ Th20 (50 °C)
- Boilertemperatur Tboiler ≤ Th79 (55 °C)
- Differenz zwischen Kesselsensor (S) und Warmwassersensor (S3) [Tkessel − TWW] ≥ Th57 (8 °C)
- Zusätzliche Bedingung
Die Pumpe P1 wird auch aktiviert, wenn:- Tkessel ≥ Th19 (53 °C)
- Frostschutz
- Die Pumpe P1 wird aktiviert, wenn Tkessel ≤ Th18 (5 °C)
- Übertemperaturschutz
- Die Pumpe P1 bleibt aktiviert, wenn Tkessel ≥ Th21 (72 °C)
Sanitär
- Umschaltung Drei-Wege-Ventil (P2) zum Warmwasserboiler
Das Drei-Wege-Ventil schaltet zum Boiler, wenn:- Tboiler ≤ Th79 (55 °C)
- Tkessel ≥ Th20 (50 °C)
- Übertemperaturschutz Kessel
- Das Drei-Wege-Ventil schaltet zum System, wenn Tkessel ≥ Th21 (72 °C)
| SENSOR-TEMP. (S) | SENSOR-TEMP. (S3) | MODUS | DIFFERENZ | VENTIL (P2) | PUMPE (P1) |
| T < 5°C | System (AUS) | AN | |||
| 5°C ≤ T < 50°C | T > 55°C | Winter | System (AUS) | AUS | |
| T < 55°C | Winter | Zirkulation (AN) | AUS | ||
| Sommer | Zirkulation (AN) | AUS | |||
| 50°C ≤ T < 65°C | T < 55°C | < 5°C | Zirkulation (AN) | AUS | |
| ≥ 5°C | Zirkulation (AN) | AN | |||
| T > 55°C | Winter | System (AUS) | AUS | ||
| Sommer | < 5°C | Zirkulation (AN) | AUS | ||
| Sommer | ≥ 5°C | Zirkulation (AN) | AN | ||
| 65°C ≤ T < 70°C | T < 55°C | < 5°C | Zirkulation (AN) | AUS | |
| ≥ 5°C | Zirkulation (AN) | AN | |||
| T > 55°C | Winter | System (AUS) | AN | ||
| Sommer | < 5°C | Zirkulation (AN) | AUS | ||
| Sommer | ≥ 5°C | Zirkulation (AN) | AN | ||
| T ≥ 70°C | System (AUS) | AN |
