KONFIGURATION HYDRAULIK 4 (vier) - SCHEMA 1

Beschreibung der Konfiguration

Die Hydraulikkonfiguration 4 sieht den Anschluss des Aqua Ofens/Kessels an ein thermisches Speichersystem (Puffer) mit einer Temperatursonde S1 vor.

Die Aktivierung der Konfiguration erfordert:

• die korrekte Einstellung der Parameter auf der elektronischen Steuerung;
• den elektrischen Anschluss der NTC-10K Sonde an den dafür vorgesehenen Eingang (IN10).

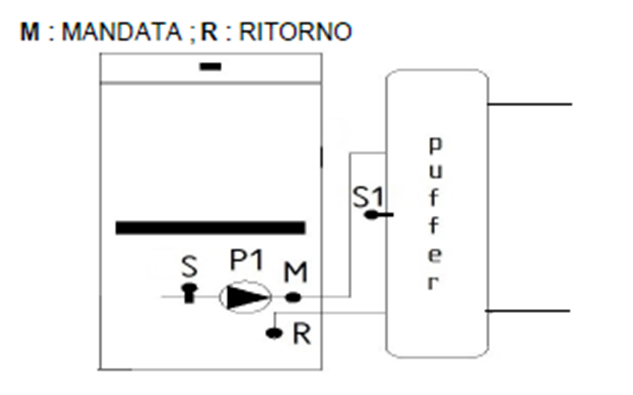

SCHEMA 1 – Thermisches Speichersystem (Puffer) mit einzelner Temperatursonde (S1)

Die Regelung des Systems erfolgt durch direkte Messung der Puffertemperatur mittels einer an die Steuerung angeschlossenen NTC 10K Sonde.


Steuerungsparameter

Es ist eine Temperaturdifferenz vorgesehen (Standard 5 °C), für Steuerung PSYSL01000263 (MB250) ist der zu überprüfende Parameter als Differenz Kesselsonde - Puffersonde T37=5°C

Betriebliche Hinweise:

P26=4  Wählt Hydraulikkonfiguration 4
P73=9   Aktiviert Puffertemperatursonde S1 für Öfen/Kessel
Ih58= 2 °C   Standard  - Hysterese Puffertemperaturregler (Wert, der vom Puffersollwert abgezogen wird, um die Wiedereinschaltschwelle des Generators im Standby-Modus zu bestimmen).
D23= 4 °C   Standard  - Delta, das zum Kesselsollwert addiert wird, um den Übergang von Modulation zu Standby nach Ablauf der Zeit T43 (10 s Standard)
Th81= 5 °C   Standard  -  Differenz Kesselsonde - Puffersonde

Technischer Hinweis

Es wird empfohlen, den Sollwert des Kessels/Ofens auf eine höhere Temperatur als den Puffersollwert einzustellen, um einen korrekten Energietransfer zu gewährleisten.



Anschluss der Puffertemperatursonde (S1)

Öfen mit hinteren Steckverbindern:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Die Sonde S1 wird an der Steuerung am Ausgang IN10 angeschlossen (Sonde: NTC-10K; Moretti Artikel: MFSONDC)

Öfen ohne hintere Steckverbinder:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Die Kabel der Sonde S1 sind direkt an der Steuerung an den PIN 52 – PIN 53 GND (Ausgang IN10) anzuschließen (Sonde: NTC-10K; Moretti Artikel: MFSONDC)

Überprüfung des Anschlusses der Puffertemperatursonde

Um den korrekten Anschluss und die Messung der Puffertemperatursonde zu überprüfen, gehen Sie wie folgt vor:

1. Zugriff auf die Fernbedienung.
2. Gehen Sie ins Benutzermenü.
3. Wählen Sie den Punkt „Informationen“.

In diesem Bildschirm wird die von der Sonde S1 gemessene Temperatur angezeigt, sobald sie aktiviert ist (P73=9).

Um den Puffersollwert zu ändern, gehen Sie wie folgt vor:

1. Zugriff auf die Fernbedienung.
2. Gehen Sie ins Benutzermenü.
3. Wählen Sie den Punkt „Thermostate“.
4. Wählen Sie den Punkt „Puffer“.

In diesem Bereich kann der Puffersollwert eingestellt werden.

Technische Überprüfung:

• Wenn die Temperatur korrekt angezeigt wird und mit der tatsächlichen Puffertemperatur übereinstimmt, ist der Anschluss korrekt.
• Bei fehlendem Wert, festem Wert oder inkonsistentem Wert überprüfen Sie:
  • die korrekte Verkabelung an der Steuerung;
  • die Unversehrtheit der Sonde (NTC 10K);
  • die korrekte Aktivierung der Parameter in der Steuerung (P26 und P73).

Funktionslogiken:

Beispiel_1:


· STAND-BY beim Erreichen des Puffersollwerts
Der Kessel/Ofen geht in den Stand-by-Modus, wenn der Puffer die eingestellte Temperatur erreicht.

· Pumpenausschaltung (Pumpe P1)
Die Pumpe (Pumpe P1) wird nur dann abgeschaltet, wenn die Differenz zwischen der Kesseltemperatur und der Puffertemperatur unter den durch den Parameter Th81 eingestellten Wert fällt (Standard: 5 °C).

Beispiel für den Betrieb:

Temperaturdifferenz:
Kesseltemperatur (Sondenmessung) − Puffertemperatur (Sondenmessung) = ΔT

Kesseltemperatur (Sondenmessung) = 70 °C
Puffertemperatur (Sondenmessung) = 63 °C

ΔT= 7 °C → Pumpe P1 läuft
Beim Erreichen von ΔT= 5 °C  (entspricht Th81) stoppt der Wasserkreislauf.

· ACHTUNG: Der Kessel geht in den Stand-by-Modus, wenn die eingestellte Kesseltemperatur (Kesselsollwert) um das Delta D23 (Standard: +4 °C) überschritten wird.
Eine zu niedrige Kesseltemperatur kann verhindern, dass der Puffer seinen Sollwert erreicht. Dies kann zu ständigen Ein- und Ausschaltzyklen führen, was den Betrieb des Produkts beeinträchtigt.
