HYDRAULIKKONFIGURATION 6 (sechs)

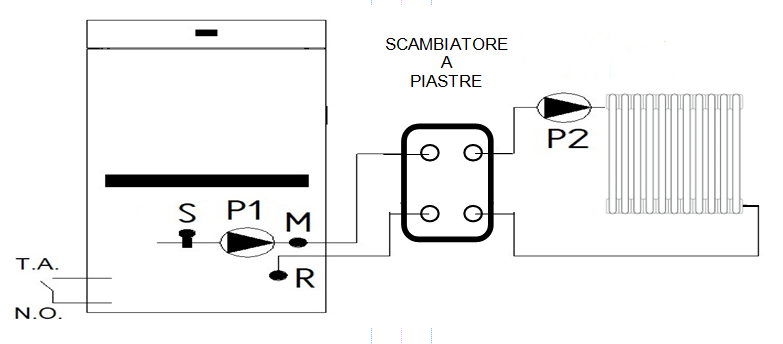

Die Hydraulikkonfiguration 6 stellt eine fortschrittliche Anlagenlösung für die Integration eines Aqua Moretti Design Ofens oder Kessels mit komplexen oder bestehenden Systemen dar. In dieser Konfiguration wird der Wärmeerzeuger an einen Plattenwärmetauscher angeschlossen, der die Funktion eines hydraulischen Trenners zwischen Primär- und Sekundärkreis übernimmt.

Funktionsweise

Das System besteht aus zwei getrennten Kreisläufen:

• Primärkreis: verbunden mit dem Aqua Moretti Design Ofen oder Kessel
• Sekundärkreis: verbunden mit dem Verteilungssystem (Heizkörper, Fußbodenheizung, etc.)

Der Plattenwärmetauscher ermöglicht den Wärmeaustausch zwischen den beiden Kreisläufen ohne direkten Kontakt der Flüssigkeiten.

Betriebsanmerkungen:

SYSTEMMENÜ - EINSTELLUNGEN - Parameter P26 = 6

• Die Pumpe P2 an die Pins 16 (N) - 18 (F_on) anschließen
• Parameter Th19 = 53 °C (Werkseinstellung) Thermostat für die Aktivierung der Pumpe P2 (230V - 50 Hz)

Einstellung des Raumthermostats (R.T.)

SYSTEMMENÜ - EINSTELLUNGEN

• Parameter P99 = 1 (Werkseinstellung)
• Parameter P99 = 0 um den Kontakt von N.O. (normalerweise offen) auf N.C. (normalerweise geschlossen) zu invertieren

SYSTEMMENÜ - EINSTELLUNGEN

• Parameter A01 = 0 Der Betriebszustand wechselt von Normal zu Aus und von Aus zu Ein
• Parameter A01 = 1 (Werkseinstellung) Der Betriebszustand wechselt von Normal zu Modulation
• Parameter A01 = 2 Der Betriebszustand wechselt von Normal zu Stand-by (Ein/Aus)
• Parameter A01 = 3  Pumpensperre
• Parameter A01 = 4 Der Betriebszustand wechselt von Normal zu Stand-by und Pumpensperre


SYSTEMMENÜ - ZEITEN

• Parameter T45 = 0 Den folgenden Wert einstellen, um die Funktion des R.T. zu aktivieren

* WENN EIN EXTERNES THERMOSTAT AKTIVIERT WIRD, DENKEN SIE DARAN, DIE THERMOSTATFUNKTION DER FERNBEDIENUNG ZU DEAKTIVIEREN.
BENUTZERMENÜ - EINSTELLUNGEN - FERNTHERMOSTAT —> auf AUS stellen
