HYDRAULIKKONFIGURATION 4 (vier) - SCHEMA 2

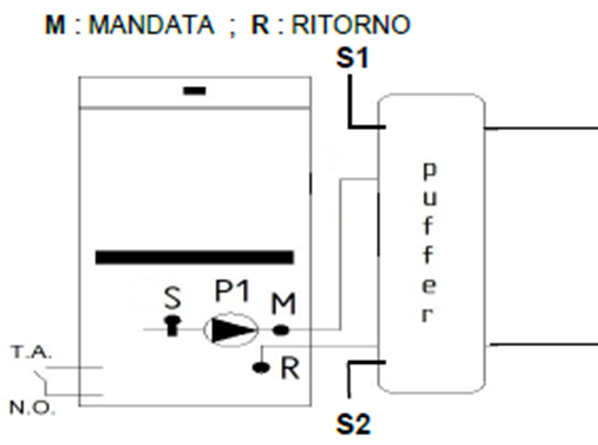

SCHEMA 2 – Thermischer Speicher (Puffer) mit zwei Temperatursensoren (S1 -S2)

Beschreibung der Konfiguration

Das Schema 2 der Hydraulikkonfiguration 4 sieht den Einsatz eines Puffers vor, der ausgestattet ist mit:

• Oberer Sensor (S1) – Temperaturkontrolle des oberen Speicherbereichs
• Unterer Sensor (S2) – Temperaturkontrolle des unteren Speicherbereichs

Steuerungsparameter

Betriebliche Hinweise:
P26=4    Wählt Hydraulikkonfiguration 4

P73=9   Aktiviert den oberen Puffersensor S1 (Eingang IN10)

P74=23  Aktiviert den unteren Puffersensor S2 (Eingang IN11)

Ih58= 2 °C  Standard Hysterese des Puffertemperatur-Thermostats (Wert, der vom Puffersollwert subtrahiert wird, um die Wiedereinschaltschwelle des Generators im Standby-Modus zu bestimmen)

Th85=60°C Standard Sollwert des unteren Puffertemperatur-Thermostats (S2)

D23=4°C  Standard Zusätzliches Delta zum Kesselsollwert für den Wechsel von Modulation zu Standby am Ende der Zeit T43 (10 s Standard)

• Oberer Puffersensor (S1)

Parameter P73 = 9 – Aktivierung des Puffersensors "S1"

Dieser Parameter aktiviert den Puffersensor S1, der am Eingang IN10 angeschlossen ist.  (Sensortyp: NTC-10K; Moretti Artikelnummer: MFSONDC)

OBERER PUFFER-THERMOSTAT (S1) ermöglicht das Einschalten oder den Wechsel in den Standby-Modus (siehe wichtige Hinweise) des Ofens/Kessels, basierend auf der gemessenen Temperatur.

Parameter Ih58 = 2 (Standardwert)

Stellt die Hysterese des Puffertemperatur-Thermostats (S1) dar.

Dieser Wert wird vom eingestellten Sollwert abgezogen und definiert die Schwelle für das automatische Wiedereinschalten des Ofens/Kessels, falls dieser im Standby-Modus ist.

• Unterer Puffersensor (S2)

Parameter P74 = 23 – Aktivierung des Puffersensors "S2"

Dieser Parameter aktiviert den Puffersensor S2, der am Eingang IN11 angeschlossen ist.

UNTERER PUFFER-THERMOSTAT (S2)

Parameter Th85 = 60°C (Standardwert, änderbar) Unterhalb dieser Schwelle und unter Berücksichtigung der mit dem Parameter Ih85 eingestellten Hysterese aktiviert der Ofen/Kessel die Umwälzpumpe P1, um die Zirkulation des Wärmeträgerfluids sicherzustellen. Dies gewährleistet die erzwungene Zirkulation des Wärmeträgerfluids im System und verhindert thermische Stagnation.

Wichtige Hinweise

Damit der Ofen/Kessel in den Standby-Modus wechseln kann, müssen gleichzeitig die eingestellten Sollwerte beider Puffersensoren (S1 und S2) erreicht werden.

Überprüfung der Puffersensorkonfiguration

Gehen Sie ins Menü Informationen → T. Puffer und prüfen Sie den angezeigten Wert.

• T. Puffer = 0 °C: Der Eingang des Puffersensors ist nicht aktiviert. Überprüfen Sie, ob die Hydraulikkonfiguration auf P26 = 4 (Konfiguration mit Puffer) eingestellt ist.
• T. Puffer = - 10 °C: Der Eingang des Puffersensors ist aktiviert (P73 = 9), aber kein Sensor erkannt. Überprüfen Sie, ob ein NTC 10k-Sensor korrekt am Eingang S1 angeschlossen ist und ob die Hydraulikkonfiguration auf P26 = 4 eingestellt ist.

Anschluss der Puffertemperatursensoren (S1-S2)

Öfen mit hinteren Steckverbindern:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Sensor S1 ist an der Steuerung am Ausgang IN10 angeschlossen (Sensor: NTC-10K; Moretti Artikelnummer: MFSONDC)
• Sensor S2 ist an der Steuerung am Ausgang IN11 angeschlossen (Sensor: NTC-10K; Moretti Artikelnummer: MFSONDC)

Öfen ohne hintere Steckverbinder:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Schließen Sie die Kabel des Sensors S1 direkt an den Steuerungs-PINS 52 – PIN 53 GND (Ausgang IN10) an (Sensor: NTC-10K; Moretti Artikelnummer: MFSONDC)
• Schließen Sie die Kabel des Sensors S2 direkt an den Steuerungs-PINS 54 – PIN 55 GND (Ausgang IN11) an (Sensor: NTC-10K; Moretti Artikelnummer: MFSONDC)

Überprüfung des Anschlusses des Puffertemperatursensors

Um den korrekten Anschluss des Puffertemperatursensors zu überprüfen, gehen Sie wie folgt vor:

1. Öffnen Sie die Fernbedienung.
2. Gehen Sie ins Benutzer-Menü.
3. Wählen Sie den Punkt „Informationen“ aus.

Auf diesem Bildschirm wird die von Sensor S1 „T. Puffer“ und die von Sensor S2 „T. Puffer Basso“ gemessene Temperatur angezeigt.

Um die Puffertemperatur zu ändern, gehen Sie wie folgt vor:

1. Öffnen Sie die Fernbedienung.
2. Gehen Sie ins Benutzer-Menü.
3. Wählen Sie den Punkt „Thermostate“ aus.
4. Wählen Sie den Punkt „Puffer“ aus.

In diesem Bereich kann der Sollwert des Puffers (S1) geändert werden.

Funktionale Logik:

Oberer Pufferthermostat – S1

Der Sensor S1 steuert:

• das Einschalten des Generators;
• den Wechsel in den Standby-Modus.

Parameter Ih58 = 2 °C (Standard) Stellt die Hysterese des oberen Pufferthermostats dar.

Die Wiedereinschaltschwelle wird wie folgt bestimmt:

Puffersollwert – Ih58

Sinkt die Temperatur unter diesen Wert und befindet sich der Generator im Standby, wird er automatisch wieder aktiviert.

Unterer Pufferthermostat – S2

Parameter Th85 = 60 °C (Standard, änderbar)
Steuert den Schutz des unteren Speicherbereichs.

Unter Berücksichtigung der Hysterese (Ih85 = 2 °C Standard):

• Wenn die Temperatur von S2 unter die Eingriffsgrenze fällt,
• aktiviert die Steuerung die Umwälzpumpe P1,

um die Zirkulation des Wärmeträgerfluids im Puffer sicherzustellen.

Diese Logik verhindert:

• eine übermäßige thermische Schichtung;
• das längere Verweilen von kaltem Wärmeträgerfluid im unteren Bereich des Puffers und somit thermische Stagnation.

Bedingung für den Wechsel in den Standby-Modus

Damit der Ofen/Kessel in den Standby-Modus wechseln kann, müssen gleichzeitig beide Bedingungen erfüllt sein:

• Erreichen des eingestellten Sollwerts am Sensor S1 (oberer Puffer);
• Erreichen der vorgegebenen Bedingungen am Sensor S2 (unterer Puffer).

Die kombinierte Logik verhindert ein vorzeitiges Abschalten des Generators bei nicht vollständig geladenem Speicher.
