HYDRAULIKKONFIGURATION 4 (vier) SCHEMA 3

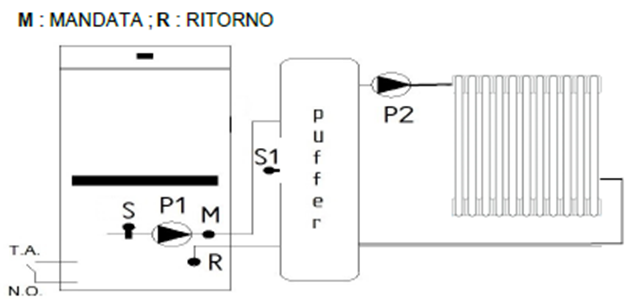

SCHEMA 3 – Thermischer Speicher (Puffer) mit einzelner Sonde (S1) und sekundärer Anlagenpumpe (P2)

Das Schema 3 der Hydraulikkonfiguration 4 sieht vor:

• Puffer mit Temperatursensor S1, der im zentralen Bereich positioniert ist;
• sekundäre Pumpe P2, die dem Anlagenkreis (Verbraucher) gewidmet ist;
• primäre Pumpe P1, integriert im Generator.

Die Steuerung des Systems erfolgt durch Kontrolle der Speichertemperatur (S1) und separate Aktivierung der Anlagenpumpe P2.

Regelgeräteparameter

Betriebliche Hinweise:

P26=4   Wählt Hydraulikkonfiguration 4

P73= 9  Aktivierung Puffersonde S1 (Eingang IN10)

Ih58= 2 °C  Hysterese Puffers thermostat (Wert, der vom Puffersollwert subtrahiert wird, um die Wiedereinschaltschwelle des Generators im Standby-Modus zu bestimmen)

Th59=53 °C  Schwelle zur Aktivierung der sekundären Pumpe P2 (Ausgang A2 – 230 V ~ 50 Hz)

D23= 4°C Standard Zusätzliches Delta zum Kesselsollwert für den Übergang von Modulation zu Standby nach Ablauf der Zeit T43 (Standard 10 s)
Es wird empfohlen, die Kessel-/Ofentemperatur etwas höher als die Puffertemperatur einzustellen

Überprüfung der Puffersondenkonfiguration

Öffnen Sie das Menü Informationen → T. Puffer und prüfen Sie den angezeigten Wert.

T. Puffer = 0 °C: Der Eingang der Puffersonde ist nicht aktiviert. Prüfen Sie, ob die Hydraulikkonfiguration auf P26 = 4 (Konfiguration mit Puffer) eingestellt ist.

T. Puffer = - 10 °C: Der Eingang der Puffersonde ist aktiviert (P73 = 9), aber es wird keine Sonde erkannt. Prüfen Sie, ob eine NTC 10k Sonde korrekt an Eingang S1 angeschlossen ist und die Hydraulikkonfiguration auf P26 = 4 eingestellt ist.




Regelhinweis

Es wird empfohlen, den Sollwert des Ofens/Kessels höher als den Sollwert des Puffers einzustellen, um einen ausreichenden Temperaturgradienten für die Beladung des Speichers zu gewährleisten.

Anschluss der Puffertemperatursonde (S1)

Öfen mit hinteren Steckverbindern:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Die Sonde S1 ist im Regelgerät an Ausgang IN10 angeschlossen (Sonde: NTC-10K; Moretti Artikelnummer: MFSONDC)

Öfen ohne hintere Steckverbinder:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Die Kabel der Sonde S1 sind direkt am Regelgerät an PIN 52 – PIN 53 GND (Ausgang IN10) anzuschließen (Sonde: NTC-10K; Moretti Artikelnummer: MFSONDC)

Anschluss der Anlagenpumpe (P2)

Öfen mit hinteren Steckverbindern:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Die Pumpe P2 ist im Regelgerät an Ausgang A2 angeschlossen (Moretti Artikelnummer: MFR157AE)

Öfen ohne hintere Steckverbinder:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Die Kabel der Pumpe P2 sind direkt am Regelgerät an PIN 16 (N) – PIN 18 (FON) (Ausgang A2) anzuschließen (Moretti Artikelnummer: MFR157AE)

Überprüfung des Anschlusses der Puffertemperatursonde

Um den korrekten Anschluss der Puffertemperatursonde zu überprüfen, gehen Sie wie folgt vor:

1. Öffnen Sie die Fernbedienung.
2. Gehen Sie ins Benutzermenü.
3. Wählen Sie den Menüpunkt „Informationen“.

Mit Parameter P73 = 9 wird die von Sonde S1 gemessene Temperatur angezeigt.

Um die Puffertemperatur zu ändern, gehen Sie wie folgt vor:

1. Öffnen Sie die Fernbedienung.
2. Gehen Sie ins Benutzermenü.
3. Wählen Sie den Menüpunkt „Thermostate“.
4. Wählen Sie den Menüpunkt „Puffer“.

In diesem Abschnitt kann der Puffersollwert eingestellt werden.

Funktionslogik

Steuerung der Pufferbeladung (P1)

Die Sonde S1 steuert:

• das Einschalten des Generators;
• die Leistungsmodulation;
• den Übergang in den Standby-Modus.

Die Wiedereinschaltschwelle wird bestimmt durch:

Puffersollwert – Ih58

Sinkt die Temperatur unter diesen Wert, aktiviert sich der Generator erneut.

Aktivierung der Anlagenpumpe (P2)

Der Parameter Th59 (Standard 53 °C) definiert die Mindesttemperaturschwelle des Ofens/Kessels zur Aktivierung der sekundären Pumpe P2.

Aktivierungsbedingung

Wenn die von Sonde S1 gemessene Temperatur:  ≥ Th59 ist,

aktiviert die Steuerung den Ausgang A2, versorgt die Pumpe P2 mit Strom und ermöglicht die Wärmeverteilung an die Anlage.

Deaktivierungsbedingung

Fällt die Temperatur unter die eingestellte Schwelle (unter Berücksichtigung einer internen Hysterese), wird die Pumpe P2 abgeschaltet, um die Zuführung von Wärmeträgerflüssigkeit mit unzureichender Temperatur an die Anlage zu vermeiden.

Gesamtfunktionale Logik

• P1 → Steuerung der Speicherbeladung
• P2 → Steuerung der Anlagenverteilung
• S1 → alleinige Kontrolle der Puffertemperatur

Diese Konfiguration ermöglicht:

• hydraulische Trennung zwischen Generator- und Verbraucherkreis;
• bessere thermische Stabilität der Anlage;
• Vermeidung von Niedertemperatur-Vorlauf zu den Endgeräten.

RAUMEINHEITSTHERMOSTAT (T.A.) KONFIGURATION

Die Steuerung des Raumeinheitsthermostats (T.A.) ist abhängig von der korrekten Einstellung der Parameter im Regelgerät.
Eine nicht konforme Konfiguration kann die Steuerlogik des Puffers beeinträchtigen und den ordnungsgemäßen Betrieb der Anlage stören.

Die Steuerung des Ein- und Ausschaltens des Kessels erfolgt durch die Puffersonde.

Konfigurationsparameter

Funktionale Beschreibung der Parameter

• Parameter P99 – Kontaktlogik

  Einstellung in EINSTELLUNGEN: P99 = 1 (Standard) → Eingang konfiguriert für Thermostat mit normalerweise offenem (N.O.) Kontakt

  Einstellung in EINSTELLUNGEN: P99 = 0 → Eingang konfiguriert für Thermostat mit normalerweise geschlossenem (N.C.) Kontakt

Die Auswahl muss mit dem installierten Gerätetyp übereinstimmen.

•  Parameter A01 – Interaktion mit Pumpe

Einstellung in EINSTELLUNGEN: A01 = 3

Der Raumeinheitsthermostat wirkt auf die Pumpensperre, unterbricht die Verteilung der Wärmeträgerflüssigkeit zur Anlage, wenn die eingestellte Raumtemperatur erreicht ist.


•  Parameter T45 – Aktivierung der T.A.-Steuerung ohne Zeitverzögerung

Einstellung in ZEITEN: T45 = 0

Technischer Hinweis

Parameter A01 nicht auf die Werte 0, 1, 2 oder 4 einstellen, wenn die Puffermanagement aktiv ist.

In solchen Konfigurationen:

• werden das Ein- und Ausschalten des Kessels/Ofens ausschließlich von der Puffersonde gesteuert;
• darf der T.A. nicht direkt in die Einschaltlogik des Generators eingreifen.

Eine falsche Einstellung kann verursachen:

• Regelkonflikte;
• unsachgemäße Ein- und Ausschaltzyklen;
• thermische Instabilität der Anlage.

Parameter T45 – Zeitverzögerung Eingang T.A.

Stellen Sie ein: T45 = 0

um die Funktion des Raumeinheitsthermostats ohne zusätzliche Zeitverzögerung zu aktivieren.

Andere Werte führen zu Verzögerungen, die die dynamische Systemantwort beeinträchtigen können.

• Korrekte Funktionslogik (mit Puffer)

Bei thermischem Speicher:

• Steuert die Puffersonde das Ein- und die Leistungsmodulation des Generators.
• Steuert der Raumeinheitsthermostat ausschließlich die Aktivierung/Deaktivierung der Anlagenpumpe P2.
• Darf der Generator nicht direkt vom T.A. gesteuert werden.

Diese Konfiguration gewährleistet:

• eine korrekte energetische Steuerung des Speichers;
• Stabilität der Schichtung im Puffer;
• Reduzierung der Start-Stopp-Zyklen des Generators.
