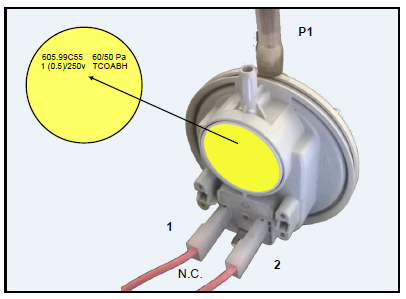

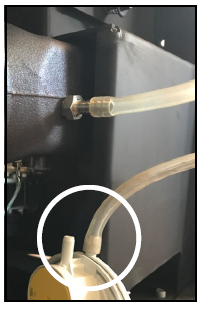

El presostato debe conectarse al tubo de silicona mediante la conexión P1, es decir, la externa (como en la figura).
La conexión eléctrica debe realizarse en los contactos 1 y 2, también indicados en el manual técnico, correspondientes a los terminales dispuestos en paralelo.
Los contactos 1 y 2 del presostato deben conectarse a la centralita.
Se recomienda tener siempre a mano el manual técnico durante las operaciones de instalación o mantenimiento; alternativamente, el documento está disponible para descargar en el área reservada del sitio web.
Recordamos que los productos de MORETTI DESIGN trabajan bajo presión.
N.B.
CENTRALITA PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
CENTRALITA PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
