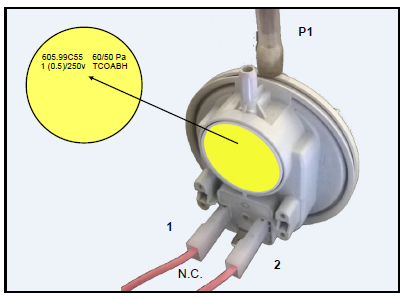

El presostato debe conectarse al tubo de silicona mediante la conexión P1, es decir, la externa.
La conexión eléctrica debe realizarse en los contactos 1 y 2, también indicados en el manual técnico, correspondientes a los terminales dispuestos en paralelo (ver figura en el manual técnico).
El presostato está compuesto principalmente por dos partes. Una membrana y un microinterruptor.
La membrana está ubicada dentro de una carcasa donde las únicas dos partes en contacto con el exterior son las dos conexiones para el tubo, una para trabajar en presión (P1), la otra para trabajar en depresión (P2).
Cuando el contacto se abre, la centralita interrumpe el funcionamiento del sinfín; si dentro de un tiempo establecido el contacto no se vuelve a cerrar, el sistema entra en error SIC02.
En ausencia de tiro en el conducto de humos, o en presencia de tiro inverso, el presostato diferencial puede abrir el contacto de seguridad, provocando la parada del generador y la señalización del error SIC02 – FALTA DEPRESIÓN.
En caso de errores SIC02 repetidos, después de verificar con tester y herramientas de medición la correcta funcionalidad del presostato, es indispensable controlar el tiro del conducto de humos.
Recordamos que los productos de MORETTI DESIGN trabajan en presión.
Esta verificación debería realizarse ya durante el primer encendido.
Se recomienda tener siempre consigo el manual técnico durante las operaciones de instalación o mantenimiento; alternativamente, el documento está disponible para su descarga en el área reservada del sitio.
N.B.
CENTRALITA PL023A51 - denominado “alarma depressímetro” en el manual técnico
POS. CN4 ( PIN 2 - PIN 3 )
