Cableado del microinterruptor en las estufas Aqua
En las estufas Aqua hay dos microinterruptores: uno dedicado a la limpieza del brasero y otro a la puerta frontal.
Centralitas NG21:

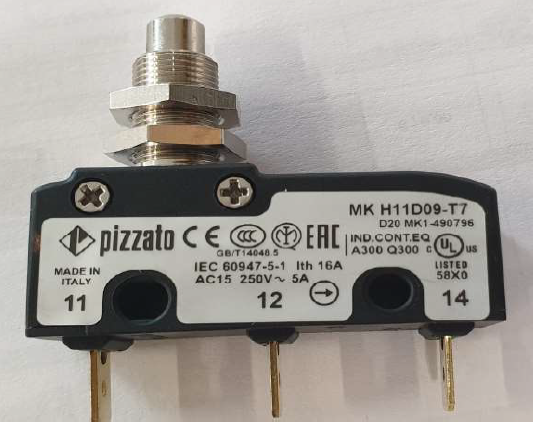

Microinterruptor limpieza del brasero
- Conexión a los Faston del micro: 11 y 12
- Conexión en la centralita: pin 48 y 49
- Contacto: normalmente abierto
Microinterruptor puerta frontal
- Conexión a los Faston del micro: 11 y 14
- Conexión en la centralita: pin 35 y 36
- Contacto: normalmente cerrado
Atención – para centralitas MB250:

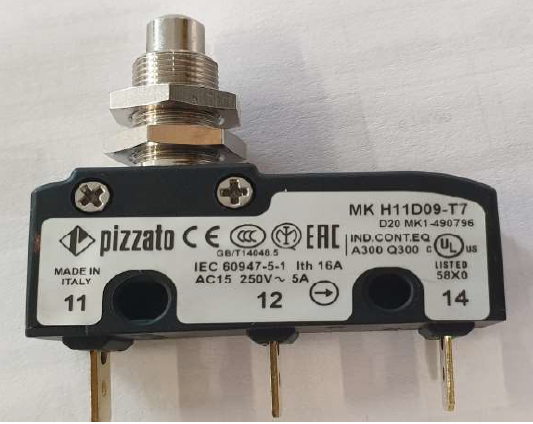

Microinterruptor limpieza del brasero
- Conexión a los Faston del micro: 11 y 14
- Conexión en la centralita: pin 47 y 50
- Contacto: normalmente cerrado
Microinterruptor puerta frontal
- Conexión a los Faston del micro: 11 y 12
- Conexión en la centralita: pin 34 y 35
- Contacto: normalmente abierto
