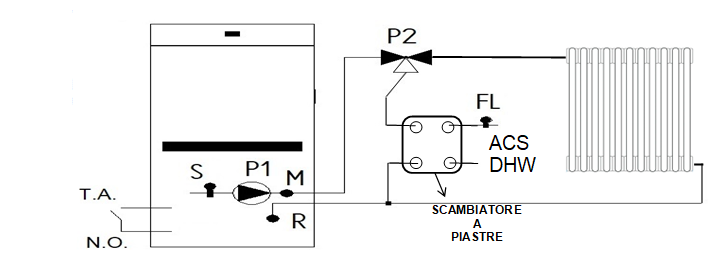

CONFIGURACIÓN HIDRÁULICA 0 (cero) - kit sanitario

En la Configuración Hidráulica 0 (cero), la estufa o caldera Aqua Moretti Design está conectada con el kit sanitario Moretti Design.

Flujostato (FL)

Parámetro P84 = 5

59 GND: cable amarillo
58 IN13: cable azul
43 +V : cable rojo

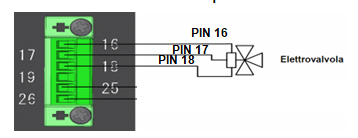

Electroválvula (P2)

17: hacia la instalación

18: hacia el intercambiador

NOTAS:  LA VÁLVULA DESVIADORA EN ESTADO OFF ESTÁ CONMUTADA HACIA LA INSTALACIÓN.

Conexiones de conectores traseros

 Algunos modelos de las estufas AQUA presentan conectores en la parte trasera.

Parámetro P74 = 5 este parámetro sirve para habilitar el flujostato (FL) conectado a la salida S2

INSTALACIÓN TERMOSTATO AMBIENTE (T/A – contacto limpio)

Es posible instalar un termostato ambiente (T/A – contacto limpio) realizando las siguientes configuraciones paramétricas.

Conectar los cables del termostato en la parte trasera de la máquina, en correspondencia con el terminal identificado con el símbolo “T”.

MENÚ SISTEMA – CONFIGURACIONES

Parámetro P99

• P99 = 1 (configuración de fábrica)
• P99 = 0 → Invierte el contacto de N.O. (Normalmente Abierto) a N.C. (Normalmente Cerrado)

Parámetro A01

Define el modo de respuesta de la máquina a la solicitud del termostato:

• A01 = 1 (configuración de fábrica) → de Normal a Modulación
• A01 = 0 → de Normal a Apagado (ON/OFF)
• A01 = 2 → de Normal a Espera
• A01 = 4 → de Normal a Espera con bloqueo de bomba (P1)

MENÚ SISTEMA – TIEMPOS

Parámetro T45

• T45 = 0 → Establecer este valor para habilitar la función del Termostato Ambiente (T/A)

NOTA IMPORTANTE

En caso de instalación de un termostato ambiente cableado, es necesario desactivar el termostato por radio del control remoto.

Procedimiento:
Menú Usuario → Configuraciones → Termostato Radio → configurar en OFF.



Ejemplo:

Termostato Antihielo Th18 = 5 °C,

Termostato activación Bomba Th19 = 53 °C,

Termostato Sanitario_1 Th20 = 50 °C,

Termostato Sanitario_2 Th21 = 72 °C

Lógica

Calefacción

La bomba se activa por encima del Termostato Th20 (50 °C); para evitar la congelación del agua se activa si la temperatura del agua baja por debajo del termostato Th18 (5 °C). Si la temperatura del agua supera el valor del termostato Th21 (72 °C) por razones de seguridad la Bomba está siempre activa.

Recirculación

Cuando hay demanda de agua sanitaria y la temperatura del agua en la caldera supera el valor del termostato Th19 (53 °C) o la temperatura del agua en caldera supera el valor del termostato Th20 (50 °C) la Válvula está activa. Si la temperatura del agua supera el valor del termostato Th21 (72 °C) la válvula conmuta hacia la instalación.
