CONFIGURACIÓN HIDRÁULICA 0 (cero)

CONFIGURACIÓN HIDRÁULICA 0 (cero)

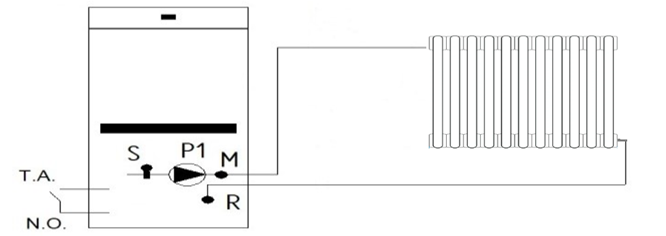

En la Configuración Hidráulica 0 (cero), la estufa o caldera Aqua Moretti Design está conectada directamente al sistema existente de terminales de calefacción (radiadores, fan coils, etc.), sin la inserción de dispositivos adicionales de gestión hidráulica.

En esta configuración:

La máquina, al alcanzar la temperatura de agua establecida, puede entrar en modo de espera según la temperatura detectada por el generador.

Si se activa el termostato radio desde el mando a distancia

(Menú Usuario → Configuraciones → Termostato Radio → configurar en ON), la máquina no realiza la espera por demanda ambiental, sino que pasa exclusivamente a modulación de potencia.

Para obtener modos operativos diferentes (apagado ON/OFF, espera controlada, bloqueo de bomba, etc.) es necesario instalar un termostato ambiente cableado (contacto limpio) y configurar los parámetros correspondientes de la máquina como se describe en las secciones siguientes.

INSTALACIÓN DEL TERMOSTATO AMBIENTE (T/A – contacto limpio)

Es posible instalar un termostato ambiente (T/A – contacto limpio) realizando las siguientes configuraciones paramétricas.

Conectar los cables del termostato en la parte trasera de la máquina, en correspondencia con el terminal identificado con el símbolo “T”.

MENÚ SISTEMA – CONFIGURACIONES

Parámetro P99

• P99 = 1 (configuración de fábrica)
• P99 = 0 → Invierte el contacto de N.O. (Normalmente Abierto) a N.C. (Normalmente Cerrado)

Parámetro A01

Define el modo de respuesta de la máquina a la solicitud del termostato:

• A01 = 1 (configuración de fábrica) → de Normal a Modulación
• A01 = 0 → de Normal a Apagado (ON/OFF)
• A01 = 2 → de Normal a Espera
• A01 = 4 → de Normal a Espera con bloqueo de bomba (P1)

MENÚ SISTEMA – TIEMPOS

Parámetro T45

• T45 = 0 → Establecer este valor para habilitar la función del Termostato Ambiente (T/A)

NOTA IMPORTANTE

En caso de instalar un termostato ambiente cableado, es necesario desactivar el termostato radio del mando a distancia.

Procedimiento:
Menú Usuario → Configuraciones → Termostato Radio → configurar en OFF.

Ejemplo:

Termostato Antihielo Th18 = 5 °C,

Termostato activación Bomba Th19 = 53 °C,

Termostato Sanitario_1 Th20 = 50 °C,

Termostato Sanitario_2 Th21 = 72 °C

Lógica de activación de la Bomba (P1)

• La Bomba (P1) se activa cuando la temperatura del agua supera el valor del termostato Th20 (50 °C).
• Por función antihielo, la Bomba (P1) se activa automáticamente cuando la temperatura del agua baja por debajo del valor del termostato Th18 (5 °C), con el fin de prevenir la congelación del circuito.
• Por motivos de seguridad, si la temperatura del agua supera el valor del termostato Th21 (72 °C), la Bomba (P1) permanece siempre activa, independientemente del estado operativo de la máquina.
