CONFIGURACIÓN HIDRÁULICA 2 (dos)

Descripción:

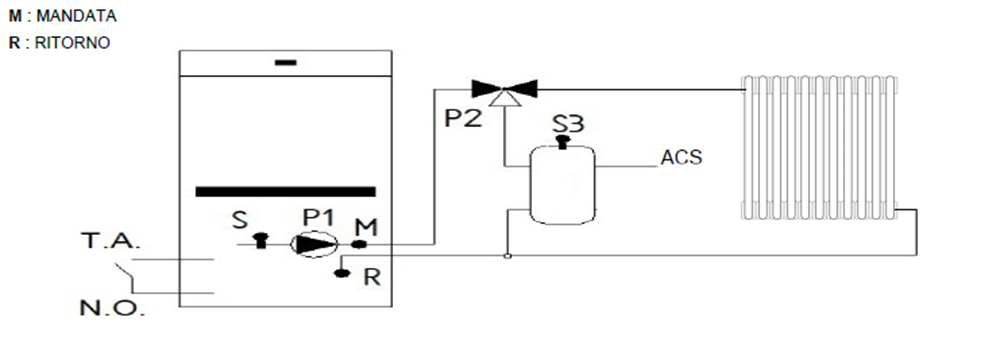

La configuración hidráulica número 2 está compuesta por la estufa Aqua conectada a un acumulador mediante una válvula de tres vías, y también terminales de calefacción.

Para activar esta configuración es necesario modificar parámetros específicos en la centralita y conectar correctamente las sondas y la válvula de tres vías.

Parámetros de la centralita

Notas operativas:
P26= 2 Selecciona configuración hidráulica 2
P83= 31 Habilita la sonda ACS “S3” para estufas/calderas
Ih79= 2 °C Histéresis termostato Sonda ACS (la histéresis que se debe restar al termostato ACS para solicitar el reinicio a la caldera en caso de estar en espera)

Verificación de la configuración de la sonda Puffer

Acceder al menú Información → T. Puffer y comprobar el valor mostrado.

• T. Puffer = 0 °C: la entrada de la sonda Puffer no está habilitada. Verificar que la configuración hidráulica esté ajustada en P26 = 2 (configuración con puffer).
• T. Puffer = - 10 °C: la entrada de la sonda Puffer está habilitada (P83 = 31), pero no se detecta ninguna sonda. Verificar que esté instalada una sonda NTC 10k, correctamente conectada a la entrada S1, y que la configuración hidráulica esté ajustada en P26 = 2.

Conexiones de sondas ACS (S3)

Estufas con conectores traseros:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S3 está conectada en la centralita a la salida IN12 (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Estufas sin conectores traseros:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Conectar directamente en la centralita a los PIN 56 – PIN 57 (salida IN12) (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Conexión válvula de tres vías (Electroválvula P2)

Pin centralita                                   Conexión                          Tensión

16 (N) – 17 (Foff)                              Hacia instalación                          230 V – 50 Hz

16 (N) – 18 (Fon)                              Hacia kit ACS                             230 V – 50 Hz

Configuración Termostato Ambiente (T.A.)

Parámetros principales:

Notas operativas:

• El parámetro P99 define la lógica del contacto del termostato (N.O. o N.C.).

P99 = 1 (predeterminado)  Termostato Ambiente en modo estándar (N.O., normalmente abierto)

P99= 0  Invierte el contacto del T.A. de N.O. a N.C. (normalmente cerrado)

• El parámetro A01 define el comportamiento de la centralita respecto al T.A., con posibilidad de modulación, espera o bloqueo de bomba.

A01=0 No recomendado: On/Off

A01=1 (predeterminado) Estado de funcionamiento: Normal → Modulación

A01=2  Estado de funcionamiento: Normal → Espera

A01=3 No recomendado: Bloqueo de bomba

A01=4  Estado de funcionamiento: Normal → Espera + Bloqueo de bomba

Atención: usar solo las configuraciones recomendadas; valores A01 = 0 o 3 pueden causar malfuncionamientos o bloqueos de la bomba.

• El parámetro T45 debe estar configurado en 1 para activar correctamente la función del T.A.

T45= 1 Habilita la función del Termostato Ambiente

Ejemplo:

Parámetros de Termostatos

Lógica de Funcionamiento

Calefacción

1. Activación bomba P1
   La bomba P1 se activa cuando todas las siguientes condiciones se cumplen:
   • Temperatura caldera T_caldera​ ≥ Th20 (50 °C)
   • Temperatura acumulador T_acumulador​ ≤ Th79 (55 °C)
   • Diferencia entre sonda caldera (S) y sonda ACS (S3) [T_caldera − T_ACS​] ≥ Th57 (8 °C)
2. Condición adicional
   La bomba P1 se activa también si:
   • T_caldera​ ≥ Th19 (53 °C)
3. Protección anticongelante
   • La bomba P1 se activa si T_caldera​ ≤ Th18 (5 °C)
4. Seguridad sobretemperatura
   • La bomba P1 permanece activa si T_caldera​ ≥ Th21 (72 °C)

Sanitario

1. Conmutación válvula tres vías (P2) hacia acumulador sanitario
   La válvula tres vías conmuta hacia el acumulador cuando:
   • T_acumulador​ ≤ Th79 (55 °C)
   • T_caldera​ ≥ Th20 (50 °C)
2. Seguridad sobretemperatura caldera
   • La válvula tres vías conmuta hacia la instalación si T_caldera​ ≥ Th21 (72 °C)
