CONFIGURACIÓN HIDRÁULICA 4 (cuatro) - ESQUEMA 1

Descripción de la configuración

La Configuración Hidráulica 4 prevé la conexión de la estufa/caldera Aqua a un sistema de acumulación térmica de agua técnica (puffer) equipado con una sonda de temperatura S1.

La activación de la configuración requiere:

• la correcta configuración de los parámetros en la central electrónica;
• la conexión eléctrica de la sonda NTC-10K a la entrada dedicada (IN10).

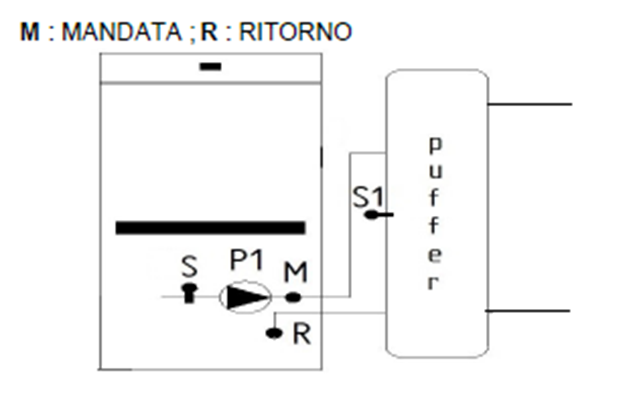

ESQUEMA 1 – Sistema de acumulación térmica (puffer) con una sola sonda de temperatura (S1)

El control del sistema se realiza mediante la lectura directa de la temperatura del puffer por medio de una sonda NTC 10K conectada a la central.


Parámetros de la central

Se prevé un diferencial de temperatura (predeterminado 5 °C), para la central PSYSL01000263 (MB250) el parámetro a controlar como Diferencial Sonda Caldera-Sonda Puffer es el T37=5°C

Notas operativas:

P26=4  Selecciona configuración hidráulica 4
P73=9   Habilita sonda de temperatura puffer S1 para estufas/calderas
Ih58= 2 °C   predeterminado  - Histéresis termostato puffer (Valor restado al setpoint del puffer para determinar el umbral de reactivación del generador en condición de espera).
D23= 4 °C   predeterminado  - Delta a sumar al setpoint de la caldera para el paso de modulación a espera al término del tiempo T43 (10 s predeterminado)
Th81= 5 °C   predeterminado  -  Diferencial Sonda Caldera-Sonda Puffer

Nota técnica

Se recomienda configurar el setpoint de la caldera/estufa a una temperatura superior al setpoint del puffer, para garantizar una correcta transferencia energética.

Verificación de la configuración de la sonda Puffer

Acceda al menú Información → T. Puffer y verifique el valor mostrado.

• T. Puffer = 0 °C: la entrada de la sonda Puffer no está habilitada. Verifique que la configuración hidráulica esté establecida en P26 = 4 (configuración con puffer).
• T. Puffer = - 10 °C: la entrada de la sonda Puffer está habilitada (P73 = 9), pero no se detecta ninguna sonda. Verifique que esté instalada una sonda NTC 10k, correctamente conectada a la entrada S1, y que la configuración hidráulica esté establecida en P26 = 4.

Conexión de la sonda de temperatura puffer (S1)

Estufas con conectores traseros:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S1 está conectada en la central a la salida IN10 (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Estufas sin conectores traseros:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Conectar directamente en la central los cables de la sonda S1 a los PIN 52 – PIN 53 GND  (salida IN10) (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Verificación de la conexión de la sonda de temperatura Puffer

Para verificar la correcta conexión y lectura de la sonda de temperatura Puffer, proceda de la siguiente manera:

1. Acceda al mando a distancia.
2. Ingrese al Menú Usuario.
3. Seleccione la opción “Información”.

En esta pantalla se muestra la temperatura detectada por la sonda S1, una vez activada (P73=9).

Para modificar el setpoint del puffer proceda así:

1. Acceda al mando a distancia.
2. Ingrese al Menú Usuario.
3. Seleccione la opción “Termostatos”.
4. Seleccione la opción “Puffer”.

En esta sección es posible configurar el setpoint de temperatura del puffer.

Verificación técnica:

• Si la temperatura se muestra correctamente y es coherente con la temperatura real del puffer, la conexión es correcta.
• En caso de ausencia de valor, valor fijo o incoherente, verifique:
  • correcto cableado en la central;
  • integridad de la sonda (NTC 10K);
  • correcta habilitación de los parámetros en la central (P26 y P73).

Lógicas de funcionamiento:

Ejemplo_1:


· ESPERA al alcanzar el setpoint del puffer
La caldera/estufa entra en modo espera cuando el puffer alcanza la temperatura configurada.

· Apagado del circulador (bomba P1)
El circulador (bomba P1) se desactiva solo cuando la diferencia entre la temperatura de la caldera y la del puffer baja por debajo del valor configurado en el parámetro Th81 (predeterminado: 5 °C).

Ejemplo de funcionamiento:

Diferencia de temperatura:
Temperatura caldera (lectura sonda) − Temperatura puffer (lectura sonda) = ΔT

Temperatura caldera (lectura sonda) = 70 °C
Temperatura puffer (lectura sonda) = 63 °C

ΔT= 7 °C → El circulador P1 funciona
Al alcanzar ΔT= 5 °C  (igual a Th81) la circulación del agua se detiene.

· ATENCIÓN: La caldera entra en modo espera al alcanzar la temperatura configurada (setpoint caldera) incrementada del diferencial D23 (predeterminado: +4 °C).
Una configuración demasiado baja de la temperatura de la caldera puede impedir que el puffer alcance su setpoint. Esto puede causar ciclos continuos de encendido y apagado, con el consiguiente funcionamiento no óptimo del producto.
