CONFIGURACIÓN HIDRÁULICA 6 (seis)

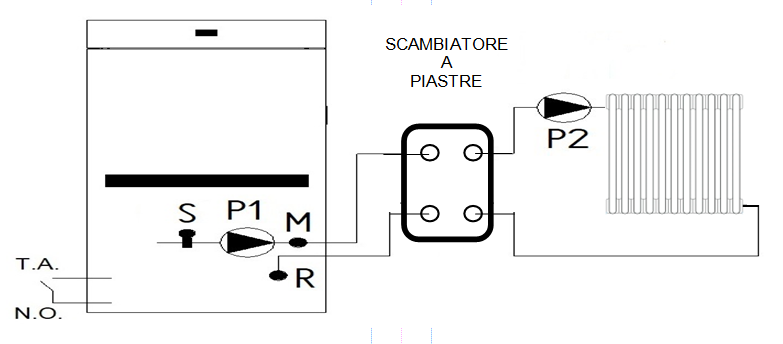

La Configuración Hidráulica 6 representa una solución avanzada para la integración de una estufa o caldera Aqua Moretti Design con sistemas complejos o existentes. En esta configuración, el generador térmico se conecta a un intercambiador de placas, que cumple la función de separador hidráulico entre el circuito primario y el secundario.

Funcionamiento

El sistema se compone de dos circuitos distintos:

• Circuito primario: conectado a la estufa o caldera Aqua Moretti Design
• Circuito secundario: conectado al sistema de distribución (radiadores, paneles radiantes, etc.)

El intercambiador de placas permite la transferencia de energía térmica entre los dos circuitos sin contacto directo entre los fluidos.

Notas operativas:

MENÚ SISTEMA - CONFIGURACIÓN - Parámetro P26 = 6

• Conectar la bomba P2 en los pines 16 (N) - 18 (F_on)
• Parámetro Th19 = 53 °C (configurado de fábrica) Termostato de activación de la bomba P2 (230V - 50 Hz)

Configuración del Termostato Ambiental (T.A.)

MENÚ SISTEMA - CONFIGURACIÓN

• Parámetro P99 = 1 (configurado de fábrica)
• Parámetro P99 = 0 para invertir el contacto de N.O. (normalmente Abierto) a N.C. (normalmente Cerrado)

MENÚ SISTEMA - CONFIGURACIÓN

• Parámetro A01 = 0 el estado de funcionamiento cambia de Normal a Apagado y de Apagado a Encendido
• Parámetro A01 = 1 (configurado de fábrica) el estado de funcionamiento cambia de Normal a Modulación
• Parámetro A01 = 2 el estado de funcionamiento cambia de Normal a Stand-by (on/off)
• Parámetro A01 = 3 bloqueo de bomba
• Parámetro A01 = 4 el estado de funcionamiento cambia de Normal a Stand-by y Bloqueo de Bomba


MENÚ SISTEMA - TIEMPOS

• Parámetro T45 = 0 Establecer el siguiente valor para habilitar la función del T.A.

* CUANDO SE ACTIVE UN TERMOSTATO EXTERNO, RECORDAR DESACTIVAR LA FUNCIÓN DE TERMOSTATO DEL MANDO A DISTANCIA.
MENÚ USUARIO - CONFIGURACIÓN - TERMOSTATO RADIO —> configurarlo en OFF
