CONFIGURACIÓN HIDRÁULICA 4 (cuatro) - ESQUEMA 2

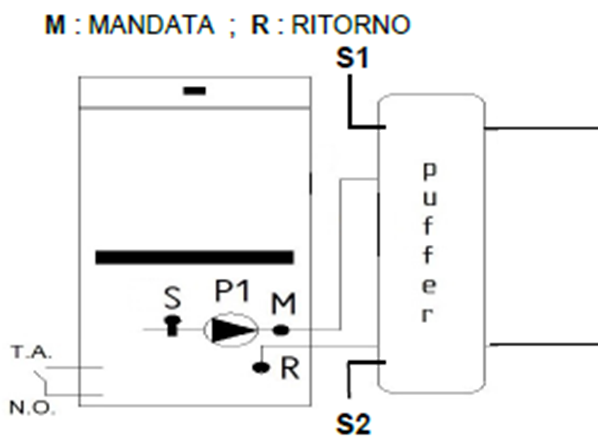

ESQUEMA 2 – Sistema de acumulación térmica (puffer) con doble sonda de temperatura (S1 -S2)

Descripción de la configuración

El Esquema 2 de la Configuración Hidráulica 4 prevé el uso de un puffer equipado con:

• Sonda superior (S1) – control de la temperatura en la parte alta del acumulador
• Sonda inferior (S2) – control de la temperatura en la parte baja del acumulador

Parámetros de la centralita

Notas operativas:
P26=4    Selecciona configuración hidráulica 4

P73=9   Habilita la sonda de temperatura puffer ALTA S1 (entrada IN10)

P74=23  Habilita la sonda de temperatura puffer BAJA S2 (entrada IN11)

Ih58= 2 °C  por defecto  Histéresis del termostato puffer (Valor restado al setpoint del puffer para determinar el umbral de reactivación del generador en condición de standby)

Th85=60°C por defecto  Setpoint del termostato puffer bajo (S2)

D23=4°C  por defecto  Delta adicional al setpoint de la caldera para el paso de modulación a standby al finalizar el tiempo T43 (10 s por defecto)

• Sonda Puffer ALTA (S1)

Parámetro P73 = 9 – Habilitación de la sonda puffer "S1"

Este parámetro habilita la sonda puffer S1, conectada a la entrada IN10.  (Tipo de sonda: NTC-10K ; Código de artículo Moretti: MFSONDC)

TERMOSTATO PUFFER ALTO (S1) permite el encendido o el paso a modo stand-by (ver notas importantes) de la estufa/caldera, según la temperatura detectada.

Parámetro Ih58 = 2 (valor predeterminado)

Representa la histéresis del termostato puffer (S1).

Este valor se resta al setpoint de temperatura configurado, definiendo el umbral para la reactivación automática de la estufa/caldera en caso de estar en modo stand-by.

• Sonda Puffer BAJA (S2)

Parámetro P74 = 23 – Habilitación de la sonda puffer "S2"

Este parámetro habilita la sonda puffer S2, conectada a la entrada IN11.

TERMOSTATO PUFFER BAJO (S2)

Parámetro Th85 = 60°C (valor predeterminado modificable) Por debajo de este umbral, y teniendo en cuenta el valor de histéresis configurado con el parámetro Ih85, la estufa/caldera activa el circulador P1 para garantizar el recirculado del fluido portador de calor. Esto asegura la circulación forzada del fluido dentro del sistema, evitando el estancamiento térmico.

Notas importantes

Para permitir el paso de la estufa/caldera al modo stand-by, deben alcanzarse simultáneamente los setpoints de temperatura configurados para ambas sondas puffer (S1 y S2).

Verificación de la configuración de la sonda Puffer

Acceder al menú Información → T. Puffer y verificar el valor mostrado.

• T. Puffer = 0 °C: la entrada de la sonda Puffer no está habilitada. Verificar que la configuración hidráulica esté establecida en P26 = 4 (configuración con puffer).
• T. Puffer = - 10 °C: la entrada de la sonda Puffer está habilitada (P73 = 9), pero no se detecta ninguna sonda. Verificar que esté instalada una sonda NTC 10k, correctamente conectada a la entrada S1, y que la configuración hidráulica esté establecida en P26 = 4.

Conexión de sondas de temperatura puffer (S1-S2)

Estufas con conectores traseros:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S1 está conectada en la centralita a la salida IN10 (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)
• La sonda S2 está conectada en la centralita a la salida IN11 (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Estufas sin conectores traseros:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Conectar directamente en la centralita los cables de la sonda S1 a los PIN 52 – PIN 53 GND  (salida IN10) (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)
• Conectar directamente en la centralita los cables de la sonda S2 a los PIN 54 – PIN 55 GND  (salida IN11) (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)

Verificación de la conexión de la sonda de temperatura Puffer

Para verificar la correcta conexión de la sonda de temperatura Puffer, proceder de la siguiente manera:

1. Acceder al mando a distancia.
2. Entrar en el Menú Usuario.
3. Seleccionar la opción “Información”.

En esta pantalla se muestra la temperatura detectada por la sonda S1 “T. Puffer” y la temperatura detectada por la sonda S2 “T. Puffer Bajo”

Para modificar la temperatura del puffer proceder como sigue:

1. Acceder al mando a distancia.
2. Entrar en el Menú Usuario.
3. Seleccionar la opción “Termostatos”.
4. Seleccionar la opción “Puffer”.

En esta sección es posible modificar el setpoint del puffer (S1).

Lógicas de funcionamiento:

Termostato Puffer Alto – S1

La sonda S1 gestiona:

• el encendido del generador;
• el paso a modo stand-by.

 Parámetro Ih58 = 2 °C (por defecto) Representa la histéresis del termostato puffer alto.

El umbral de reactivación se determina como:

Setpoint puffer – Ih58

Si la temperatura desciende por debajo de este valor y el generador está en stand-by, se reactiva automáticamente.

Termostato Puffer Bajo – S2

Parámetro Th85 = 60 °C (por defecto, modificable)
Gestiona la protección de la parte inferior del acumulador.

Teniendo en cuenta la histéresis (Ih85 = 2 °C por defecto):

• Si la temperatura de S2 baja del umbral de intervención,
• La centralita activa el circulador P1,

garantizando la circulación del fluido portador de calor dentro del puffer.

Esta lógica previene:

• excesiva estratificación térmica;
• la permanencia prolongada del fluido portador de calor a baja temperatura en la parte inferior dentro del puffer, evitando el estancamiento térmico.

Condición para el paso a Stand-by

Para que la estufa/caldera pueda pasar a modo stand-by, deben cumplirse simultáneamente ambas condiciones:

• alcanzar el setpoint configurado en la sonda S1 (puffer alto);
• alcanzar las condiciones previstas en la sonda S2 (puffer bajo).

La lógica combinada evita paradas prematuras del generador en presencia de acumulación no completamente cargada.
