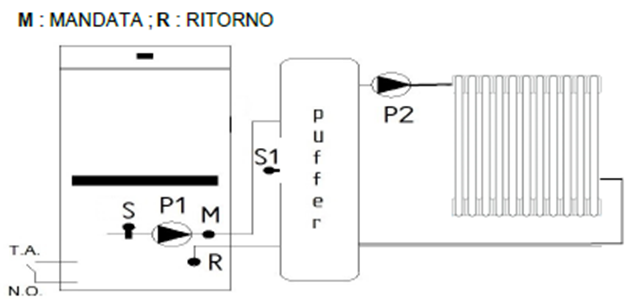

ESQUEMA 3 – Sistema de acumulación térmica (puffer) con sonda única (S1) y circulador secundario de instalación (P2)
El Esquema 3 de la Configuración Hidráulica 4 prevé:
- puffer con sonda de temperatura S1 posicionada en zona central;
- circulador secundario P2 dedicado al circuito de instalación (usuarios);
- circulador primario P1 integrado en el generador.
La gestión del sistema se realiza mediante el control de la temperatura de acumulación (S1) y la activación separada del circulador de instalación P2.
Parámetros de centralita
| Parámetro | Valor | Función |
|---|---|---|
| P26 | 4 | Selecciona configuración hidráulica 4 |
| P73 | 9 | Habilitación sonda puffer S1 (entrada IN10) |
| Ih58 | 2 °C | Histéresis termostato puffer (Valor restado al setpoint puffer para determinar el umbral de reactivación del generador en condición de espera) |
| Th59 | 53 °C | Umbral de activación del circulador secundario P2 (salida A2 – 230 V ~ 50 Hz) |
| D23 | 4°C por defecto | Delta adicional al setpoint caldera para paso de modulación a espera al término del tiempo T43 (10 s por defecto) Se recomienda configurar la temperatura de la caldera/estufa ligeramente más alta que la temperatura del puffer |
Notas operativas:
P26=4 Selecciona configuración hidráulica 4
P73= 9 Habilitación sonda puffer S1 (entrada IN10)
Ih58= 2 °C Histéresis termostato puffer (Valor restado al setpoint puffer para determinar el umbral de reactivación del generador en condición de espera)
Th59=53 °C Umbral de activación del circulador secundario P2 (salida A2 – 230 V ~ 50 Hz)
D23= 4°C por defecto Delta adicional al setpoint caldera para paso de modulación a espera al término del tiempo T43 (10 s por defecto)
Se recomienda configurar la temperatura de la caldera/estufa ligeramente más alta que la temperatura del puffer
Nota de regulación
Se recomienda configurar el setpoint de la estufa/caldera a una temperatura superior al setpoint del puffer, para garantizar un gradiente térmico adecuado para la carga del acumulador.
| LEYENDA | |
| M: | IDA |
| R: | RETORNO |
Conexión de sonda de temperatura puffer (S1)
Estufas con conectores traseros:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- La sonda S1 está conectada en la centralita a la salida IN10 (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)
Estufas sin conectores traseros:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Conectar directamente en la centralita los cables de la sonda S1 a los PIN 52 – PIN 53 GND (salida IN10) (Sonda: NTC-10K ; Artículo Moretti: MFSONDC)
Conexión del circulador de instalación (P2)
Estufas con conectores traseros:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- El circulador P2 está conectado en la centralita a la salida A2 (Artículo Moretti: MFR157AE)
Estufas sin conectores traseros:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Conectar directamente en la centralita los cables del circulador P2 a los PIN 16 (N) – PIN 18 (FON) (salida A2) (Artículo Moretti: MFR157AE)
Verificación de conexión de sonda de temperatura Puffer
Para verificar la correcta conexión de la sonda de temperatura Puffer, proceder de la siguiente manera:
- Acceder al mando a distancia.
- Entrar en el Menú Usuario.
- Seleccionar la opción “Información”.
Con el parámetro P73 = 9, se muestra la temperatura detectada por la sonda S1.
Para modificar la temperatura del puffer proceder de la siguiente manera:
- Acceder al mando a distancia.
- Entrar en el Menú Usuario.
- Seleccionar la opción “Termostatos”.
- Seleccionar la opción “Puffer”.
En esta sección es posible configurar el setpoint de temperatura del puffer.
Lógicas de funcionamiento
Gestión de carga del puffer (P1)
La sonda S1 controla:
- encendido del generador;
- modulación de potencia;
- paso a modo espera.
El umbral de reactivación está determinado por:
Setpoint puffer – Ih58
Si la temperatura baja de este valor, el generador se reactiva.
Activación del circulador de instalación (P2)
El parámetro Th59 (53 °C por defecto) define el umbral mínimo de temperatura de la estufa/caldera para la activación del circulador secundario P2.
Condición de activación
Cuando la temperatura detectada por la sonda S1 es: ≥ Th59
la centralita habilita la salida A2, alimentando el circulador P2 y permitiendo la distribución del calor a la instalación.
Condición de desactivación
Cuando la temperatura baja del umbral configurado (considerando la posible histéresis interna), el circulador P2 se desactiva para evitar enviar al sistema fluido portador a temperatura insuficiente.
Lógica funcional general
- P1 → gestión de carga del acumulador
- P2 → gestión de distribución de la instalación
- S1 → control único de la temperatura del puffer
Esta configuración permite:
- separación hidráulica entre circuito generador y circuito de usuarios;
- mejor estabilidad térmica del sistema;
- prevención de salida a baja temperatura hacia los terminales.
CONFIGURACIÓN DEL TERMOSTATO AMBIENTE (T.A.)
La gestión del Termostato Ambiente (T.A.) está subordinada a la correcta configuración de los parámetros en la centralita.
Una configuración no conforme puede interferir con la lógica de control del puffer y comprometer el correcto funcionamiento del sistema.
El control del encendido y apagado de la caldera es gestionado por la sonda puffer.
Parámetros de configuración
| Parámetro | Valor | Función |
|---|---|---|
| P99 | 1 (por defecto) | Entrada T.A. configurada como contacto N.O. (Normalmente Abierto) |
| P99 | 0 | Inversión lógica de entrada T.A. → contacto N.C. (Normalmente Cerrado) |
| A01 | 3 | Bloqueo de bomba mediante T.A. |
| T45 | 0 | Habilitación gestión T.A. sin retardo temporal |
Descripción funcional de parámetros
Parámetro P99 – Lógica de contacto
Configurando en AJUSTES: P99 = 1 (por defecto)→ entrada configurada para termostato con contacto normalmente abierto (N.O.)
Configurando en AJUSTES: P99 = 0 → entrada configurada para termostato con contacto normalmente cerrado (N.C.)
La selección debe ser coherente con el tipo de dispositivo instalado.
- Parámetro A01 – Interacción con bomba
Configurando en AJUSTES: A01 = 3
el Termostato Ambiente actúa sobre el bloqueo de la bomba, interrumpiendo la distribución del fluido portador hacia la instalación al alcanzar la temperatura ambiente configurada.
- Parámetro T45 – Habilitación gestión T.A. sin retardo temporal
Configurando en TIEMPOS: T45 = 0
Advertencia técnica
No configurar el parámetro A01 en valores 0, 1, 2 o 4 en presencia de gestión activa de puffer.
En tales configuraciones:
- el encendido y apagado de la caldera/estufa son gestionados exclusivamente por la sonda puffer;
- el T.A. no debe intervenir directamente en la lógica de encendido del generador.
Una configuración incorrecta puede generar:
- conflictos de regulación;
- ciclos de encendido/apagado incorrectos;
- inestabilidad térmica del sistema.
Parámetro T45 – Temporización de entrada T.A.
Configurar: T45 = 0
para habilitar la función del Termostato Ambiente sin retardos temporales adicionales.
Valores diferentes introducen temporizaciones que pueden alterar la respuesta dinámica del sistema.
- Lógica de funcionamiento correcta (con puffer)
En presencia de acumulación térmica:
- La sonda puffer gestiona el encendido y la modulación del generador.
- El Termostato Ambiente gestiona exclusivamente la habilitación/deshabilitación de la bomba de instalación P2.
- El generador no debe ser comandado directamente por el T.A.
Esta configuración garantiza:
- correcta gestión energética de la acumulación;
- estabilidad de la estratificación en el puffer;
- reducción de los ciclos de arranque del generador.
