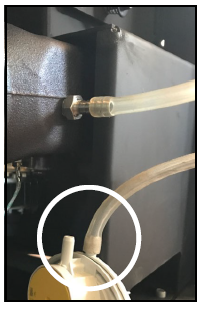

Il pressostato deve essere collegato al tubo in silicone tramite l’attacco P1, ossia quello esterno (come in figura).

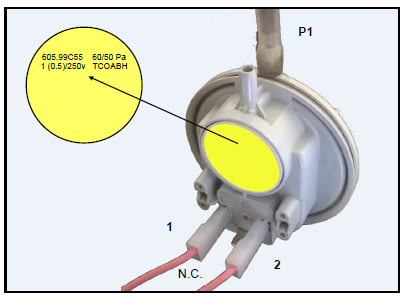

Il collegamento elettrico deve essere eseguito sui contatti 1 e 2, anch’essi indicati nel manuale tecnico, corrispondenti ai terminali disposti in parallelo.
I contatti 1 e 2 del pressostato devono essere connessi alla centralina.
Si raccomanda di avere sempre con sé il manuale tecnico durante le operazioni di installazione o manutenzione; in alternativa, il documento è disponibile per il download nell’area riservata del sito.
Ricordiamo che i prodotti della MORETTI DESIGN lavorano in pressione.
N.B.
CENTRALINA PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
CENTRALINA PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
