Cablaggio pressostato stufe Aria

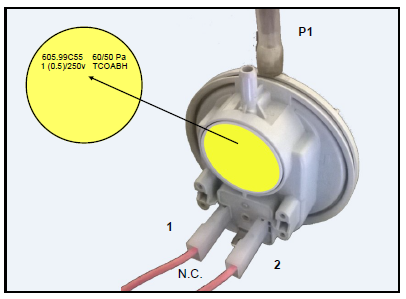

Il pressostato deve essere collegato al tubo in silicone tramite l'attacco P1, ossia quello esterno.

Il collegamento elettrico deve essere eseguito sui contatti 1 e 2, anch’essi indicati nel manuale tecnico, corrispondenti ai terminali disposti in parallelo (vedi figura nel manuale tecnico).

Il pressostato è composto prevalentemente da due parti. Una membrana ed un microswitch.

La membrana è posizionata in un involucro dove le sole due parti a contatto con l'esterno sono i due attacchi per il tubo, uno per il lavoro in pressione (P1), l'altro per il lavoro in depressione (P2).

Quando il contatto si apre, la centralina interrompe il funzionamento della coclea; se entro un tempo prestabilito il contatto non si richiude, il sistema entra in errore SIC02.

In assenza di tiraggio nella canna fumaria, o in presenza di tiraggio inverso, il pressostato differenziale può aprire il contatto di sicurezza, provocando l’arresto del generatore e la segnalazione dell’errore SIC02 – MANCA DEPRESSIONE.

In caso di ripetuti errori SIC02, dopo aver verificato con tester e strumenti di misura la corretta funzionalità del pressostato, è indispensabile controllare il tiraggio della canna fumaria.



Ricordiamo che i prodotti della MORETTI DESIGN lavorano in pressione.

Questa verifica andrebbe comunque eseguita già durante la prima accensione.

Si raccomanda di avere sempre con sé il manuale tecnico durante le operazioni di installazione o manutenzione; in alternativa, il documento è disponibile per il download nell’area riservata del sito.

N.B.

CENTRALINA PL023A51   - denominato “allarme depressimetro” nel manuale tecnico
POS. CN4  ( PIN 2 - PIN 3 )
