Cablaggio del microinterruttore sulle stufe Aqua

Cablaggio del microinterruttore sulle stufe Aqua

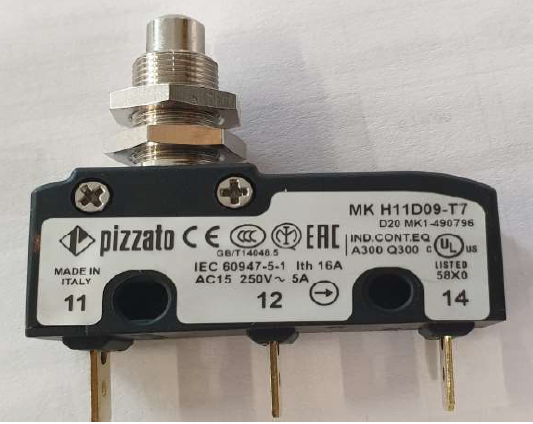

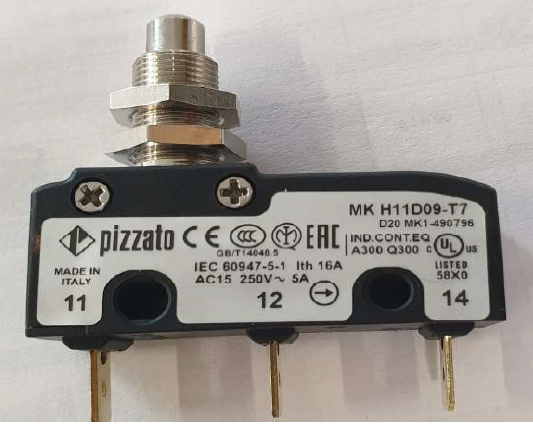

Sulle stufe Aqua sono presenti due microinterruttori: uno dedicato alla pulizia del braciere e l’altro allo sportello frontale.

Centraline NG21:

Microinterruttore pulizia braciere

• Collegamento ai Faston del micro: 11 e 12
• Collegamento in centralina: pin 48 e 49
• Contatto: normalmente aperto

Microinterruttore sportello frontale

• Collegamento ai Faston del micro: 11 e 14
• Collegamento in centralina: pin 35 e 36
• Contatto: normalmente chiuso

Attenzione – per centraline MB250:

Microinterruttore pulizia braciere

• Collegamento ai Faston del micro: 11 e 14
• Collegamento in centralina: pin 47 e 50
• Contatto: normalmente chiuso

Microinterruttore sportello frontale

• Collegamento ai Faston del micro: 11 e 12
• Collegamento in centralina: pin 34 e 35
• Contatto: normalmente aperto
