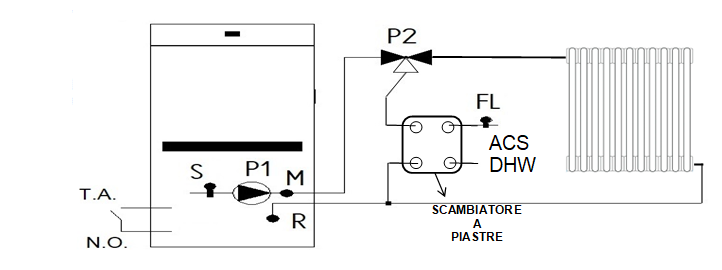

CONFIGURAZIONE IDRAULICA 0 (zero) - kit sanitario

Nella Configurazione Idraulica 0 (zero), la stufa o caldaia Aqua Moretti Design è collegata con il kit sanitario Moretti Design.

Flussostato (FL)

Parametro P84 = 5

59 GND: cavo giallo
58 IN13: cavo blu
43 +V : cavo rosso

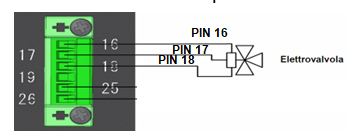

Elettrovalvola (P2)

17: verso l’impianto

18: verso scambiatore

NOTE:  LA VALVOLA DEVIATRICE IN STATO DI OFF E’ COMMUTATA VERSO L’IMPIANTO.

Collegamenti connettori posteriori

 Alcuni modelli delle stufe AQUA presentano connettori sul posteriore.

Parametro P74 = 5 tale parametro serve per abilitare il flussostato (FL) collegato all’uscita S2

INSTALLAZIONE TERMOSTATO AMBIENTE (T/A – contatto pulito)

È possibile installare un termostato ambiente (T/A – contatto pulito) effettuando le seguenti impostazioni parametriche.

Collegare i cavi del termostato sul retro della macchina, in corrispondenza del morsetto identificato con il simbolo “T”.

MENU SISTEMA – IMPOSTAZIONI

Parametro P99

• P99 = 1 (impostazione di fabbrica)
• P99 = 0 → Inverte il contatto da N.O. (Normalmente Aperto) a N.C. (Normalmente Chiuso)

Parametro A01

Definisce la modalità di risposta della macchina alla richiesta del termostato:

• A01 = 1 (impostazione di fabbrica) → da Normale a Modulazione
• A01 = 0 → da Normale a Spegnimento (ON/OFF)
• A01 = 2 → da Normale a Stand-by
• A01 = 4 → da Normale a Stand-by con blocco pompa (P1)

MENU SISTEMA – TEMPI

Parametro T45

• T45 = 0 → Impostare questo valore per abilitare la funzione del Termostato Ambiente (T/A)

NOTA IMPORTANTE

In caso di installazione di un termostato ambiente cablato, è necessario disattivare il termostato radio del radiocomando.

Procedura:
Menu Utente → Impostazioni → Termostato Radio → impostare su OFF.



Esempio:

Termostato Antigelo Th18 = 5 °C,

Termostato attivazione Pompa Th19 = 53 °C,

Termostato Sanitario_1 Th20 = 50 °C,

Termostato Sanitario_2 Th21 = 72 °C

Logica

Riscaldamento

La pompa si attiva sopra al Termostato Th20 (50 °C); per evitare il congelamento dell’acqua si attiva se la temperatura dell’acqua scende sotto al termostato Th18 (5 °C). Se la temperatura dell’acqua supera il valore del termostato Th21 (72 °C) per ragioni di sicurezza la Pompa è sempre attiva.

Ricircolo

Quando c’è richiesta di acqua sanitaria e la temperatura dell’acqua in caldaia supera il valore del termostato Th19 (53 °C) o la temperatura dell’acqua in caldaia supera il valore del termostato Th20 (50 °C) la Valvola è attiva. Se la temperatura dell’acqua supera il valore del termostato Th21 (72 °C) la valvola commuta verso l’impianto.
