CONFIGURAZIONE IDRAULICA 0 (zero)

CONFIGURAZIONE IDRAULICA 0 (zero)

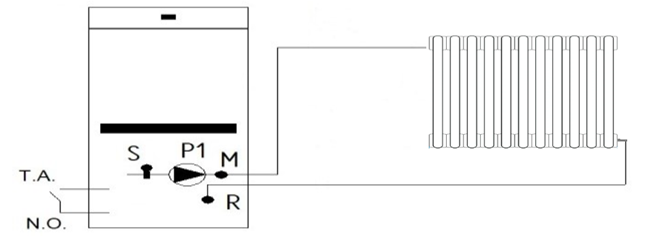

Nella Configurazione Idraulica 0 (zero), la stufa o caldaia Aqua Moretti Design è collegata direttamente all’impianto esistente dei terminali di riscaldamento (radiatori, ventilconvettori, ecc.), senza l’inserimento di dispositivi aggiuntivi di gestione idraulica.

In questa configurazione:

La macchina, al raggiungimento della temperatura acqua impostata, può entrare in stand-by in funzione della temperatura rilevata dal generatore.

Se viene attivato il termostato radio dal radiocomando

(Menu Utente → Impostazioni → Termostato Radio → impostare su ON), la macchina non effettua lo stand-by su richiesta ambiente, ma passa esclusivamente in modulazione di potenza.

Per ottenere modalità operative differenti (spegnimento ON/OFF, stand-by controllato, blocco pompa, ecc.) è necessario installare un termostato ambiente cablato (contatto pulito) e configurare i relativi parametri macchina come descritto nelle sezioni successive.

INSTALLAZIONE TERMOSTATO AMBIENTE (T/A – contatto pulito)

È possibile installare un termostato ambiente (T/A – contatto pulito) effettuando le seguenti impostazioni parametriche.

Collegare i cavi del termostato sul retro della macchina, in corrispondenza del morsetto identificato con il simbolo “T”.

MENU SISTEMA – IMPOSTAZIONI

Parametro P99

• P99 = 1 (impostazione di fabbrica)
• P99 = 0 → Inverte il contatto da N.O. (Normalmente Aperto) a N.C. (Normalmente Chiuso)

Parametro A01

Definisce la modalità di risposta della macchina alla richiesta del termostato:

• A01 = 1 (impostazione di fabbrica) → da Normale a Modulazione
• A01 = 0 → da Normale a Spegnimento (ON/OFF)
• A01 = 2 → da Normale a Stand-by
• A01 = 4 → da Normale a Stand-by con blocco pompa (P1)

MENU SISTEMA – TEMPI

Parametro T45

• T45 = 0 → Impostare questo valore per abilitare la funzione del Termostato Ambiente (T/A)

NOTA IMPORTANTE

In caso di installazione di un termostato ambiente cablato, è necessario disattivare il termostato radio del radiocomando.

Procedura:
Menu Utente → Impostazioni → Termostato Radio → impostare su OFF.

Esempio:

Termostato Antigelo Th18 = 5 °C,

Termostato attivazione Pompa Th19 = 53 °C,

Termostato Sanitario_1 Th20 = 50 °C,

Termostato Sanitario_2 Th21 = 72 °C

Logica di attivazione Pompa (P1)

• La Pompa (P1) si attiva quando la temperatura dell’acqua supera il valore del termostato Th20 (50 °C).
• Per funzione antigelo, la Pompa (P1) si attiva automaticamente quando la temperatura dell’acqua scende al di sotto del valore del termostato Th18 (5 °C), al fine di prevenire il congelamento del circuito.
• Per motivi di sicurezza, se la temperatura dell’acqua supera il valore del termostato Th21 (72 °C), la Pompa (P1) rimane sempre attiva, indipendentemente dallo stato operativo della macchina.
