CONFIGURAZIONE IDRAULICA 2 (due)

Descrizione:

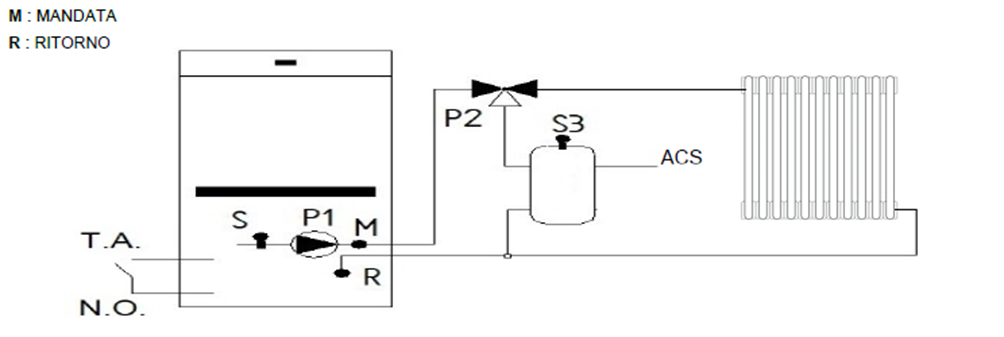

La configurazione idraulica numero 2 è composta dalla stufa Aqua collegata a un bollitore tramite una valvola a tre vie, ed anche terminali di riscaldamento.

Per l’attivazione di questa configurazione è necessario modificare specifici parametri sulla centralina e collegare correttamente sonde e valvola a tre vie.

Parametri centralina

Note operative:
P26= 2 Seleziona configurazione idraulica 2
P83= 31 Abilita la sonda ACS “S3” per stufe/caldaie
Ih79= 2 °C Isteresi termostato Sonda ACS (l’isteresi che dovrà essere sottratto al termostato ACS in modo tale da richiedere la riaccensione alla caldaia in caso fosse in stand-by)

Collegamenti sonde ACS (S3)

Stufe con connettori posteriori:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S3 è collegata in centralina all’uscita IN12 (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Stufe senza connettori posteriori:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Collegare direttamente in centralina ai PIN 56 – PIN 57  (uscita IN12) (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Collegamento valvola a tre vie (Elettrovalvola P2)

Pin centralina                                   Collegamento                          Tensione

16 (N) – 17 (Foff)                              Verso impianto                          230 V – 50 Hz

16 (N) – 18 (Fon)                              Verso kit ACS                             230 V – 50 Hz

Configurazione Termostato Ambiente (T.A.)

Parametri principali:

Note operative:

• Il parametro P99 definisce la logica del contatto del termostato (N.O. o N.C.).

P99 = 1 (default)  Termostato Ambiente in modalità standard (N.O., normalmente aperto)

P99= 0  Inverte il contatto del T.A. da N.O. a N.C. (normalmente chiuso)

• Il parametro A01 definisce il comportamento della centralina rispetto al T.A., con possibilità di modulazione, stand-by o blocco pompa.

A01=0 Sconsigliato: On/Off

A01=1 (default) Stato di funzionamento: Normale → Modulazione

A01=2  Stato di funzionamento: Normale → Stand-by

A01=3 Sconsigliato: Blocco Pompa

A01=4  Stato di funzionamento: Normale → Stand-by + Blocco Pompa

Attenzione: utilizzare solo le impostazioni consigliate; valori A01 = 0 o 3 possono generare malfunzionamenti o blocchi della pompa.

• Il parametro T45 deve essere impostato a 1 per attivare correttamente la funzione del T.A.

T45= 1 Abilita la funzione del Termostato Ambiente

Esempio:

Parametri di Termostati

Logica di Funzionamento

Riscaldamento

1. Attivazione pompa P1
   La pompa P1 si attiva quando tutte le seguenti condizioni sono soddisfatte:
   • Temperatura caldaia T_caldaia​ ≥ Th20 (50 °C)
   • Temperatura boiler T_boiler​ ≤ Th79 (55 °C)
   • Differenza tra sonda caldaia (S) e sonda ACS (S3) [T_caldaia − T_ACS​] ≥ Th57 (8 °C)
2. Condizione addizionale
   La pompa P1 si attiva anche se:
   • T_caldaia​ ≥ Th19 (53 °C)
3. Protezione antigelo
   • La pompa P1 si attiva se T_caldaia​ ≤ Th18 (5 °C)
4. Sicurezza sovratemperatura
   • La pompa P1 resta attiva se T_caldaia​ ≥ Th21 (72 °C)

Sanitario

1. Commutazione valvola tre vie (P2) verso boiler sanitario
   La valvola tre vie commuta verso il boiler quando:
   • T_boiler​ ≤ Th79 (55 °C)
   • T_caldaia​ ≥ Th20 (50 °C)
2. Sicurezza sovratemperatura caldaia
   • La valvola tre vie commuta verso l’impianto se T_caldaia​ ≥ Th21 (72 °C)
