CONFIGURAZIONE IDRAULICA 4 (quattro) - SCHEMA 1

Descrizione configurazione

La Configurazione Idraulica 4 prevede il collegamento della stufa/caldaia Aqua a un sistema di accumulo termico (puffer) dotato di sonda di temperatura S1.

L’attivazione della configurazione richiede:

• la corretta impostazione dei parametri sulla centralina elettronica;
• il collegamento elettrico della sonda NTC-10K all’ingresso dedicato (IN10).

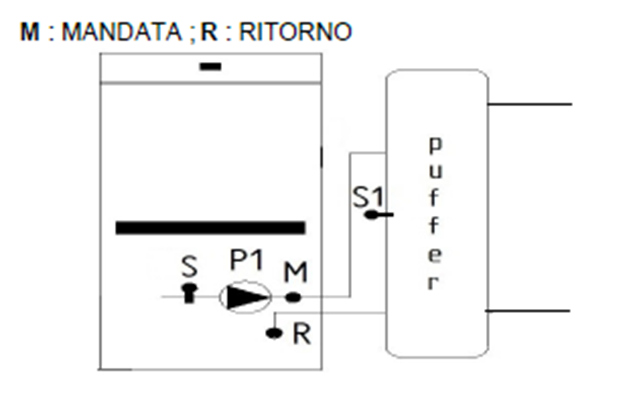

SCHEMA 1 – Sistema di accumulo termico (puffer) con singola sonda di temperatura (S1)

La regolazione del sistema avviene tramite lettura diretta della temperatura del puffer mediante sonda NTC 10K collegata alla centralina.


Parametri centralina

È previsto un differenziale di temperatura (default 5 °C), per centralina PSYSL01000263 (MB250) il parametro da controllare come Differenziale Sonda Caldaia-Sonda Puffer è il T37=5°C

Note operative:

P26=4  Seleziona configurazione idraulica 4
P73=9   Abilita sonda di temperatuta puffer S1 per stufe/caldaie
Ih58= 2 °C   default  - Isteresi termostato puffer (Valore sottratto al setpoint puffer per determinare la soglia di riaccensione del generatore in condizione di standby).
D23= 4 °C   default  - Delta da sommare al setpoint caldaia per il passaggio da modulazione a standby al termine del tempo T43 (10 s default)
Th81= 5 °C   default  -  Differenziale Sonda Caldaia-Sonda Puffer

Nota tecnica

Si raccomanda di impostare il setpoint della caldaia/stufa a una temperatura superiore rispetto al setpoint del puffer, al fine di garantire un corretto trasferimento energetico.



Collegamento sonda temperatura puffer (S1)

Stufe con connettori posteriori:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S1 è collegata in centralina all’uscita IN10 (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Stufe senza connettori posteriori:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Collegare direttamente in centralina i cavi della sonda S1 ai PIN 52 – PIN 53 GND  (uscita IN10) (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Verifica collegamento sonda temperatura Puffer

Per verificare il corretto collegamento e lettura della sonda di temperatura Puffer, procedere come segue:

1. Accedere al radiocomando.
2. Entrare nel Menù Utente.
3. Selezionare la voce “Informazioni”.

All’interno di questa schermata viene visualizzata la temperatura rilevata dalla sonda S1, una volta attivata (P73=9).

Per modificare il setpoint del puffer procedere come segue:

1. Accedere al radiocomando.
2. Entrare nel Menù Utente.
3. Selezionare la voce “Termostati”.
4. Selezionare la voce “Puffer”.

In questa sezione è possibile impostare il setpoint di temperatura del puffer.

Verifica tecnica:

• Se la temperatura è visualizzata correttamente ed è coerente con la temperatura reale del puffer, il collegamento risulta corretto.
• In caso di assenza valore, valore fisso o incoerente, verificare:
  • corretto cablaggio sulla centralina;
  • integrità della sonda (NTC 10K);
  • corretta abilitazione dei parametri in centralina (P26 e P73).

Logiche  di funzionamento:

Esempio_1:


· STAND-BY al raggiungimento del setpoint puffer
La caldaia/stufa entra in modalità stand-by quando il puffer raggiunge la temperatura impostata.

· Spegnimento circolatore (pompa P1)
Il circolatore (pompa P1) viene disattivato solo quando la differenza tra la temperatura della caldaia e quella del puffer scende al di sotto del valore impostato dal parametro Th81 (default: 5 °C).

Esempio di funzionamento:

Differenza di temperatura:
Temperatura caldaia (lettura sonda) − Temperatura puffer (lettura sonda) = ΔT

Temperatura caldaia (lettura sonda) = 70 °C
Temperatura puffer (lettura sonda) = 63 °C

ΔT= 7 °C → Il circolatore P1 funziona
Al raggiungimento del ΔT= 5 °C  (uguale a Th81) il circolazione dell’acqua si ferma.

· ATTENZIONE: La caldaia entra in modalità stand-by al raggiungimento della temperatura impostata (setpoint caldaia) incrementata del differenziale D23 (default: +4 °C).
Un’impostazione troppo bassa della temperatura caldaia può impedire al puffer di raggiungere il proprio setpoint. Ciò può comportare cicli continui di accensione e spegnimento, con conseguente funzionamento non ottimale del prodotto.
