CONFIGURAZIONE IDRAULICA 6 (sei)

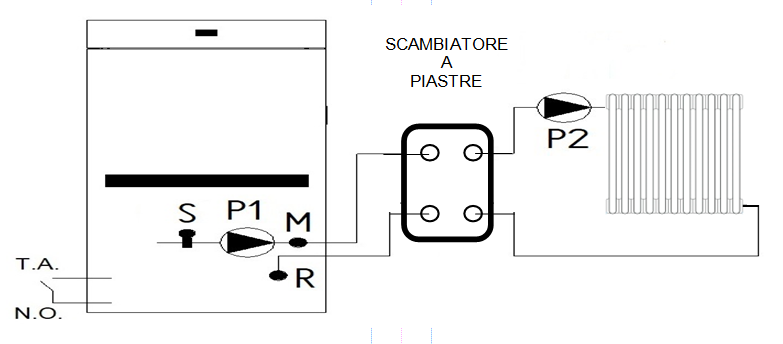

La Configurazione Idraulica 6 rappresenta una soluzione impiantistica avanzata per l’integrazione di una stufa o caldaia Aqua Moretti Design con sistemi complessi o esistenti. In questa configurazione, il generatore termico viene collegato a uno scambiatore a piastre, che svolge la funzione di separatore idraulico tra circuito primario e secondario.

Funzionamento

Il sistema si compone di due circuiti distinti:

• Circuito primario: collegato alla stufa o caldaia Aqua Moretti Design
• Circuito secondario: collegato all’impianto di distribuzione (radiatori, pannelli radianti, ecc.)

Lo scambiatore a piastre consente il trasferimento di energia termica tra i due circuiti senza contatto diretto tra i fluidi.

Note operative:

MENU SISTEMA - IMPOSTAZIONI -  Parametro P26 = 6

• Collegare la pompa P2 sui pin 16 (N) - 18 (F_on)
• Parametro Th19 = 53 °C (impostato di fabbrica) Termostato attivazione pompa P2 (230V - 50 Hz)

Configurazione del Termostato Ambiente (T.A.)

MENU SISTEMA - IMPOSTAZIONI

• Parametro P99 = 1 (impostato di fabbrica)
• Parametro P99 = 0 per invertire il contatto da N.O. (normalmente Aperto) in N.C. (normalmente Chiuso)

MENU SISTEMA - IMPOSTAZIONI

• Parametro A01 = 0 lo stato di funzionamento passa da Normale a Spendo e da Spento ad Accensione
• Parametro A01 = 1 (impostato di fabbrica) lo stato di funzionamento passa da Normale a Modulazione
• Parametro A01 = 2 lo stato di funzionamento passa da Normale a Stand-by (on/off)
• Parametro A01 = 3  blocco pompa
• Parametro A01 = 4 lo stato di funzionamento passa da Normale a Stand-by e Blocco Pompa


MENU SISTEMA - TEMPI

• Parametro T45 = 0 Impostare il seguente valore per abilitare la funzione del T.A.

* QUANDO VIENE ATTIVATO UN TERMOSTATO ESTERNO RICORDARSI DI DISATTIVARE LA FUNZIONE TERMOSTATO DEL RADIOCOMANDO.
MENU’ UTENTE - IMPOSTAZIONI - TERMOSTATO RADIO —> impostarlo a OFF
