CONFIGURAZIONE IDRAULICA 4 (quattro) - SCHEMA 2

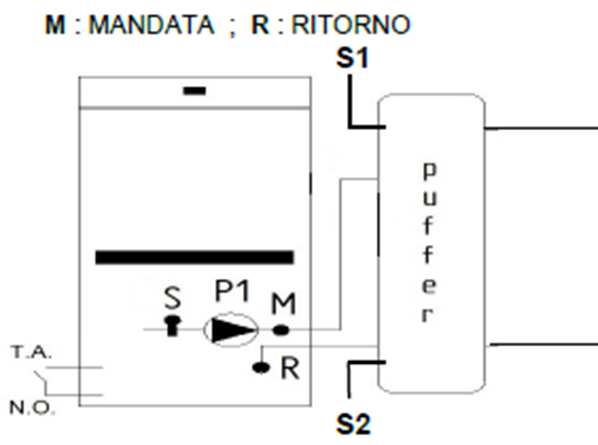

SCHEMA 2 – Sistema di accumulo termico (puffer) con doppia sonda di temperature (S1 -S2)

Descrizione configurazione

Lo Schema 2 della Configurazione Idraulica 4 prevede l’impiego di un puffer equipaggiato con:

• Sonda superiore (S1) – controllo temperatura parte alta accumulo
• Sonda inferiore (S2) – controllo temperatura parte bassa accumulo

Parametri centralina

Note operative:
P26=4    Seleziona configurazione idraulica 4

P73=9   Abilita la sonda di temperatuta puffer ALTO S1 (ingresso IN10)

P74=23  Abilita la sonda di temperatuta puffer BASSO S2 (ingresso IN11)

Ih58= 2 °C  default  Isteresi termostato puffer (Valore sottratto al setpoint puffer per determinare la soglia di riaccensione del generatore in condizione di standby)

Th85=60°C default  Setpoint termostato puffer basso (S2)

D23=4°C  default  Delta aggiuntivo al setpoint caldaia per passaggio da modulazione a standby al termine del tempo T43 (10 s default)

• Sonda Puffer ALTO (S1)

Parametro P73 = 9 – Abilitazione sonda puffer "S1"

Questo parametro abilita la sonda puffer S1, collegata all’ingresso IN10.  (Tipo sonda: NTC-10K ; Codice articolo Moretti: MFSONDC)

TERMOSTATO PUFFER ALTO (S1) consente l'accensione o il passaggio in modalità stand-by (vedi note importanti) della stufa/caldaia, in base alla temperatura rilevata.

Parametro Ih58 = 2 (valore predefinito)

Rappresenta l’isteresi del termostato puffer (S1).

Tale valore viene sottratto al set-point di temperatura impostato, definendo la soglia per la riaccensione automatica della stufa/caldaia nel caso sia in modalità stand-by.

• Sonda Puffer BASSO (S2)

Parametro P74 = 23 – Abilitazione sonda puffer "S2"

Questo parametro abilita la sonda puffer S2, collegata all’ingresso IN11.

TERMOSTATO PUFFER BASSO (S2)

Parametro Th85 = 60°C (valore predefinito modificabile) Al di sotto di questa soglia, e tenendo conto del valore di isteresi impostato con il parametro Ih85, la stufa/caldaia attiva il circolatore P1 per garantire il ricircolo del fluido termovettore. Questo garantisce la circolazione forzata del fluido termovettore all'interno dell’impianto, evitando il ristagno termico.

Note importanti

Per consentire il passaggio della stufa/caldaia alla modalità stand-by, devono essere contemporaneamente raggiunti i set-point di temperatura impostati per entrambe le sonde puffer (S1 e S2).

Collegamento sonde temperatura puffer (S1-S2)

Stufe con connettori posteriori:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonda S1 è collegata in centralina all’uscita IN10 (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)
• La sonda S2 è collegata in centralina all’uscita IN11 (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Stufe senza connettori posteriori:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Collegare direttamente in centralina i cavi della sonda S1 ai PIN 52 – PIN 53 GND  (uscita IN10) (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)
• Collegare direttamente in centralina i cavi della sonda S2 ai PIN 54 – PIN 55 GND  (uscita IN11) (Sonda: NTC-10K ; Articolo Moretti: MFSONDC)

Verifica collegamento sonda temperatura Puffer

Per verificare il corretto collegamento della sonda temperatura Puffer, procedere come segue:

1. Accedere al radiocomando.
2. Entrare nel Menù Utente.
3. Selezionare la voce “Informazioni”.

In questa schermata viene visualizzata la temperatura rilevata dalla sonda S1 “T. Puffer” e temperatura rilevata dalla sonda S2 “T. Puffer Basso”

Per modificare la temperatura del puffer procedere come segue:

1. Accedere al radiocomando.
2. Entrare nel Menù Utente.
3. Selezionare la voce “Termostati”.
4. Selezionare la voce “Puffer”.

In questa sezione è possibile modificare il setpoint del puffer (S1).

Logiche  di funzionamento:

Termostato Puffer Alto – S1

La sonda S1 gestisce:

• accensione del generatore;
• passaggio in modalità stand-by.

 Parametro Ih58 = 2 °C (default) Rappresenta l’isteresi del termostato puffer alto.

La soglia di riaccensione è determinata come:

Setpoint puffer – Ih58

Se la temperatura scende al di sotto di tale valore e il generatore è in stand-by, viene riattivato automaticamente.

Termostato Puffer Basso – S2

Parametro Th85 = 60 °C (default, modificabile)
Gestisce la protezione della parte inferiore dell’accumulo.

Considerando l’isteresi (Ih85 = 2 °C default):

• Se la temperatura S2 scende sotto la soglia di intervento,
• La centralina attiva il circolatore P1,

garantendo la circolazione del fluido termovettore all’interno del puffer.

Questa logica previene:

• eccessiva stratificazione termica;
• permanenza prolungata del fluido termovettore a bassa temperatura nella parte inferiore all'interno del puffer, evitando il ristagno termico.

Condizione per passaggio in Stand-by

Affinché la stufa/caldaia possa transitare in modalità stand-by, devono essere contemporaneamente soddisfatte entrambe le condizioni:

• raggiungimento del setpoint impostato sulla sonda S1 (puffer alto);
• raggiungimento delle condizioni previste sulla sonda S2 (puffer basso).

La logica combinata evita arresti prematuri del generatore in presenza di accumulo non completamente carico.
