DISPLAY K700 – Errore “ATTENZIONE COLLEGAMENTO”

Se sul DISPLAY K700 compare il messaggio “ATTENZIONE COLLEGAMENTO”, procedere come segue per la diagnosi e la risoluzione del problema.

1. Verifica cablaggio

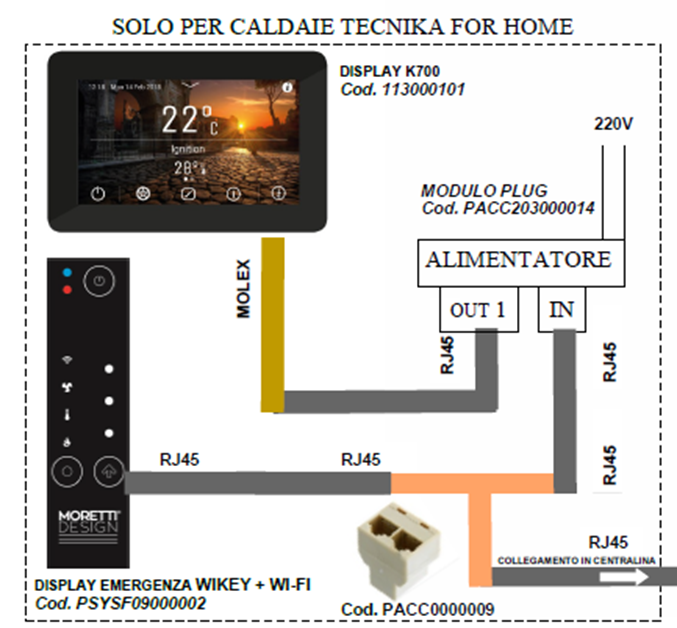

Controllare attentamente il cablaggio del sistema secondo lo schema di collegamento previsto.

Assicurarsi che:

• i connettori RJ45 siano inseriti correttamente
• il cavo non presenti danni o schiacciamenti
• i collegamenti tra display, alimentatore e centralina siano corretti



2. Test isolamento display

Se il cablaggio risulta corretto:

• scollegare tutti i dispositivi dalla centralina
• collegare solo il DISPLAY K700 alla centralina

Verificare se l’errore persiste.

• Se l’errore persiste, il guasto è da ricercarsi nel display o nella centralina → procedere con le verifiche/sostituzioni secondo procedura.
• Se invece il problema non si presenta più, verificare attentamente i cablaggi e gli spinotti della bassa tensione, controllando eventuali falsi contatti, ossidazioni o danneggiamenti.

In caso di anomalie su cablaggi o connettori, sostituire il componente difettoso.

3. Sostituzione componenti (se necessario)

Se il problema continua anche con collegamento diretto:

Procedere alla sostituzione dei seguenti componenti:

• Display K700 (cod. 113000101)
• Cavo MOLEX – RJ45 (cod. 0CABS00000037)
• Centralina programmata (cod. PSYSS04000003)
