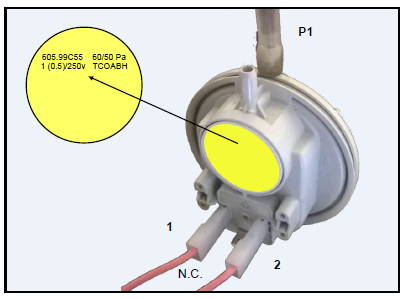

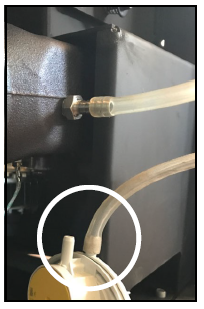

De drukschakelaar moet worden aangesloten op de siliconenbuis via de aansluiting P1, dat wil zeggen de buitenste (zoals op de afbeelding).
De elektrische aansluiting moet worden gemaakt op de contacten 1 en 2, die ook in de technische handleiding worden aangegeven en overeenkomen met de parallel geschakelde terminals.
De contacten 1 en 2 van de drukschakelaar moeten worden verbonden met de besturingseenheid.
Het wordt aanbevolen altijd de technische handleiding bij de hand te hebben tijdens installatie- of onderhoudswerkzaamheden; als alternatief is het document beschikbaar voor download in het afgeschermde gedeelte van de website.
We herinneren eraan dat de producten van MORETTI DESIGN onder druk werken.
N.B.
BESTURINGSEENHEID PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
BESTURINGSEENHEID PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
