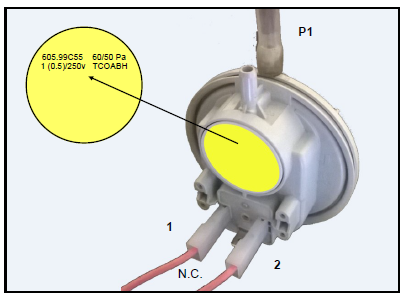

De drukschakelaar moet worden aangesloten op de siliconenbuis via de aansluiting P1, dat wil zeggen de externe.
De elektrische aansluiting moet worden gemaakt op de contacten 1 en 2, deze worden ook aangegeven in de technische handleiding, overeenkomend met de parallel geschakelde terminals (zie afbeelding in de technische handleiding).
De drukschakelaar bestaat hoofdzakelijk uit twee delen. Een membraan en een microschakelaar.
Het membraan is geplaatst in een behuizing waarbij de enige twee delen die in contact staan met de buitenkant de twee aansluitingen voor de buis zijn, één voor het werk onder druk (P1), de ander voor het werk onder vacuüm (P2).
Wanneer het contact opent, onderbreekt de besturing de werking van de schroef; als het contact binnen een vooraf bepaalde tijd niet sluit, gaat het systeem in fout SIC02.
Bij afwezigheid van trek in de schoorsteen, of bij omgekeerde trek, kan de differentieel drukschakelaar het veiligheidscontact openen, waardoor de generator stopt en de foutmelding SIC02 – GEEN VACUÜM wordt weergegeven.
Bij herhaalde fouten SIC02, nadat met een tester en meetinstrumenten de correcte werking van de drukschakelaar is gecontroleerd, is het noodzakelijk de trek van de schoorsteen te controleren.
We herinneren eraan dat de producten van MORETTI DESIGN onder druk werken.
Deze controle moet in ieder geval al bij de eerste ontsteking worden uitgevoerd.
Het wordt aanbevolen altijd de technische handleiding bij de hand te hebben tijdens installatie- of onderhoudswerkzaamheden; als alternatief is het document beschikbaar voor download in het afgeschermde gedeelte van de website.
N.B.
BESTURING PL023A51 - aangeduid als “drukmeter alarm” in de technische handleiding
POS. CN4 ( PIN 2 - PIN 3 )
