Bekabeling van de microschakelaar op Aqua kachels
Op de Aqua kachels bevinden zich twee microschakelaars: één bestemd voor het reinigen van de branderbak en de andere voor het voorpaneel.
NG21 besturingsmodules:

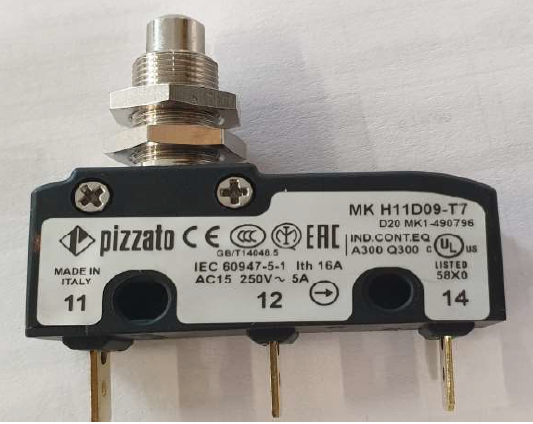

Microschakelaar branderbakreiniging
- Aansluiting op Fastons van de micro: 11 en 12
- Aansluiting in besturingsmodule: pin 48 en 49
- Contact: normaal open
Microschakelaar voorpaneel
- Aansluiting op Fastons van de micro: 11 en 14
- Aansluiting in besturingsmodule: pin 35 en 36
- Contact: normaal gesloten
Let op – voor MB250 besturingsmodules:

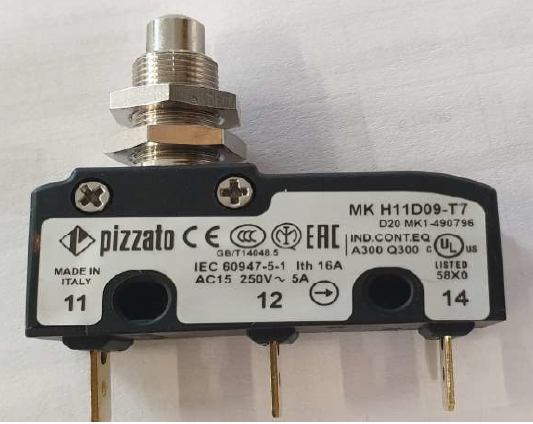

Microschakelaar branderbakreiniging
- Aansluiting op Fastons van de micro: 11 en 14
- Aansluiting in besturingsmodule: pin 47 en 50
- Contact: normaal gesloten
Microschakelaar voorpaneel
- Aansluiting op Fastons van de micro: 11 en 12
- Aansluiting in besturingsmodule: pin 34 en 35
- Contact: normaal open
