HYDRAULISCHE CONFIGURATIE 0 (nul) - sanitair kit

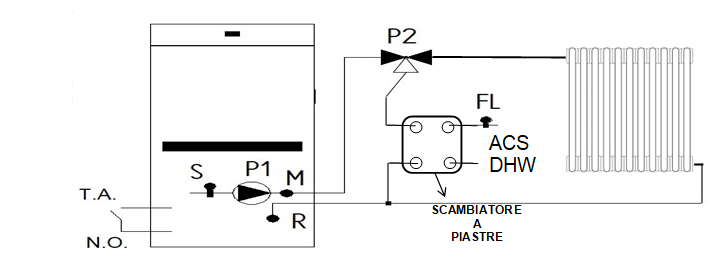

In Hydraulische Configuratie 0 (nul) is de Aqua Moretti Design kachel of ketel aangesloten met de Moretti Design sanitair kit.

Debietsensor (FL)

Parameter P84 = 5

59 GND: gele kabel
58 IN13: blauwe kabel
43 +V : rode kabel

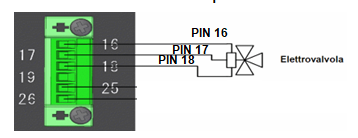

Elektroklep (P2)

17: richting installatie

18: richting warmtewisselaar

OPMERKINGEN:  DE OMSTELKLEP STAAT BIJ UIT UITGESCHAKELD IN RICHTING INSTALLATIE.

Aansluitingen achterste connectors

 Bij sommige modellen van de AQUA kachels zijn connectors aan de achterzijde aanwezig.

Parameter P74 = 5 deze parameter dient om de debietsensor (FL) verbonden met uitgang S2 te activeren

INSTALLATIE KAMERTHERMOSTAAT (T/A – potentiaalvrij contact)

Het is mogelijk om een kamerthermostaat (T/A – potentiaalvrij contact) te installeren door de volgende parameterinstellingen uit te voeren.

Sluit de draden van de thermostaat aan op de achterkant van het apparaat, bij de klem gemarkeerd met het symbool “T”.

SYSTEEMMENU – INSTELLINGEN

Parameter P99

• P99 = 1 (fabrieksinstelling)
• P99 = 0 → Keert het contact om van N.O. (Normaal Open) naar N.C. (Normaal Gesloten)

Parameter A01

Bepaalt de reactiewijze van het apparaat op het verzoek van de thermostaat:

• A01 = 1 (fabrieksinstelling) → van Normaal naar Modulatie
• A01 = 0 → van Normaal naar Uit (ON/OFF)
• A01 = 2 → van Normaal naar Stand-by
• A01 = 4 → van Normaal naar Stand-by met pompblokkering (P1)

SYSTEEMMENU – TIJDEN

Parameter T45

• T45 = 0 → Stel deze waarde in om de functie van de Kamerthermostaat (T/A) te activeren

BELANGRIJKE OPMERKING

Bij installatie van een bedrade kamerthermostaat moet de radio-thermostaat van de afstandsbediening worden uitgeschakeld.

Procedure:
Gebruikersmenu → Instellingen → Radio-thermostaat → instellen op UIT.



Voorbeeld:

Vorstbeveiliging thermostaat Th18 = 5 °C,

Pomp activering thermostaat Th19 = 53 °C,

Sanitair thermostaat_1 Th20 = 50 °C,

Sanitair thermostaat_2 Th21 = 72 °C

Logica

Verwarming

De pomp schakelt in boven de thermostaat Th20 (50 °C); om bevriezing van het water te voorkomen schakelt deze in als de watertemperatuur onder de thermostaat Th18 (5 °C) daalt. Als de watertemperatuur de waarde van thermostaat Th21 (72 °C) overschrijdt blijft de pomp uit veiligheidsoverwegingen altijd actief.

Circulatie

Wanneer er vraag is naar sanitair warm water en de watertemperatuur in de ketel de waarde van thermostaat Th19 (53 °C) of de watertemperatuur in de ketel de waarde van thermostaat Th20 (50 °C) overschrijdt, is de klep actief. Als de watertemperatuur de waarde van thermostaat Th21 (72 °C) overschrijdt, schakelt de klep om naar de installatie.
