HYDRAULISCHE CONFIGURATIE 0 (nul)

HYDRAULISCHE CONFIGURATIE 0 (nul)

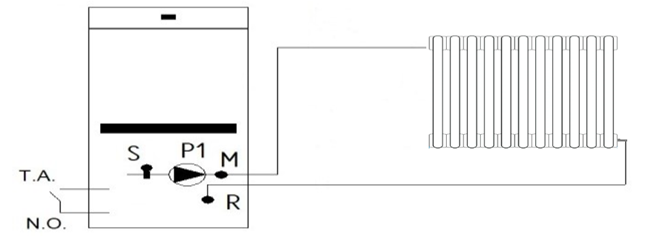

In Hydraulische Configuratie 0 (nul) is de Aqua Moretti Design kachel of ketel rechtstreeks aangesloten op het bestaande verwarmingssysteem van de afgifte-eenheden (radiatoren, ventilatorconvectoren, enz.), zonder toevoeging van extra hydraulische beheerapparatuur.

In deze configuratie:

kan de machine, zodra de ingestelde watertemperatuur is bereikt, in stand-by gaan afhankelijk van de temperatuur die door de generator wordt gemeten.

Als de radiografische thermostaat wordt geactiveerd via de afstandsbediening

(Gebruikersmenu → Instellingen → Radiothermostaat → instellen op AAN), gaat de machine niet in stand-by op basis van de kamervraag, maar schakelt uitsluitend over naar vermogensmodulatie.

Om verschillende bedieningsmodi te verkrijgen (aan/uit uitschakeling, gecontroleerde stand-by, pompblokkering, enz.) is het noodzakelijk een bedrade kamertemperatuurthermostaat (potentiaalvrij contact) te installeren en de bijbehorende machineparameters te configureren zoals beschreven in de volgende secties.

INSTALLATIE VAN KAMERTEMPERATUURTHERMOSTAAT (K/T – potentiaalvrij contact)

Het is mogelijk een kamertemperatuurthermostaat (K/T – potentiaalvrij contact) te installeren door de volgende parameterinstellingen uit te voeren.

Sluit de draden van de thermostaat aan op de achterkant van de machine bij de klem die is gemarkeerd met het symbool “T”.

SYSTEEMMENU – INSTELLINGEN

Parameter P99

• P99 = 1 (fabrieksinstelling)
• P99 = 0 → Keert het contact om van N.O. (Normaal Open) naar N.C. (Normaal Gesloten)

Parameter A01

Bepaalt de reactiewijze van de machine op het verzoek van de thermostaat:

• A01 = 1 (fabrieksinstelling) → van Normaal naar Modulatie
• A01 = 0 → van Normaal naar Uitschakeling (AAN/UIT)
• A01 = 2 → van Normaal naar Stand-by
• A01 = 4 → van Normaal naar Stand-by met pompblokkering (P1)

SYSTEEMMENU – TIJDEN

Parameter T45

• T45 = 0 → Stel deze waarde in om de functie van de Kamertemperatuurthermostaat (K/T) in te schakelen

BELANGRIJKE OPMERKING

Bij installatie van een bedrade kamertemperatuurthermostaat moet de radiothermostaat van de afstandsbediening worden uitgeschakeld.

Procedure:
Gebruikersmenu → Instellingen → Radiothermostaat → instellen op UIT.

Voorbeeld:

Vorstthermostaat Th18 = 5 °C,

Pompinschakelthermostaat Th19 = 53 °C,

Sanitair Thermostaat_1 Th20 = 50 °C,

Sanitair Thermostaat_2 Th21 = 72 °C

Pompactiveringslogica (P1)

• De pomp (P1) schakelt in wanneer de watertemperatuur de waarde van thermostaat Th20 (50 °C) overschrijdt.
• Voor vorstbeveiliging schakelt de pomp (P1) automatisch in wanneer de watertemperatuur onder de waarde van thermostaat Th18 (5 °C) daalt, om bevriezing van het circuit te voorkomen.
• Om veiligheidsredenen blijft de pomp (P1) altijd actief als de watertemperatuur de waarde van thermostaat Th21 (72 °C) overschrijdt, ongeacht de bedrijfsstatus van de machine.
