Beschrijving:

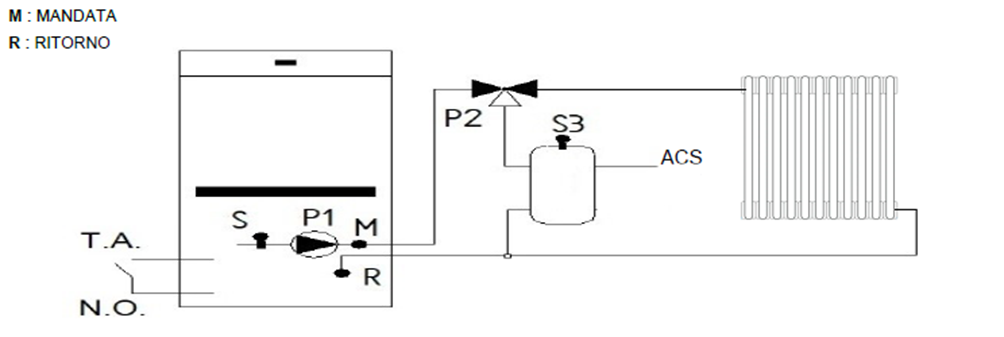

Hydraulische configuratie nummer 2 bestaat uit de kachel Aqua verbonden met een boiler via een driewegklep, en ook verwarmingsafnemers.
Voor het activeren van deze configuratie is het noodzakelijk specifieke parameters op de besturingseenheid aan te passen en sondes en de driewegklep correct aan te sluiten.
Besturingsparameters
| Parameter | Waarde | Functie |
|---|---|---|
| P26 | 2 | Selecteert hydraulische configuratie 2 |
| P83 | 31 | Schakelt de ACS-sonde “S3” in voor kachels/ketels |
| Ih79 | 2 °C | Hysterese thermostaat ACS-sonde (de hysterese die van de ACS-thermostaat moet worden afgetrokken om de ketel te laten herstarten indien deze in stand-by staat) |
Operationele notities:
P26= 2 Selecteert hydraulische configuratie 2
P83= 31 Schakelt de ACS-sonde “S3” in voor kachels/ketels
Ih79= 2 °C Hysterese thermostaat ACS-sonde (de hysterese die van de ACS-thermostaat moet worden afgetrokken om de ketel te laten herstarten indien deze in stand-by staat)
Controle van de Puffer-sonde configuratie
Ga naar het menu Informatie → T. Puffer en controleer de weergegeven waarde.
- T. Puffer = 0 °C: de ingang van de Puffer-sonde is niet ingeschakeld. Controleer of de hydraulische configuratie is ingesteld op P26 = 2 (configuratie met puffer).
- T. Puffer = - 10 °C: de ingang van de Puffer-sonde is ingeschakeld (P83 = 31), maar er wordt geen sonde gedetecteerd. Controleer of een NTC 10k sonde correct is aangesloten op ingang S1, en dat de hydraulische configuratie is ingesteld op P26 = 2.
Aansluitingen ACS-sonde (S3)
Kachels met achterste connectoren:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- De S3-sonde is aangesloten op de besturingseenheid op uitgang IN12 (Sonde: NTC-10K; Moretti artikel: MFSONDC)
Kachels zonder achterste connectoren:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Direct aansluiten op de besturingseenheid op PIN 56 – PIN 57 (uitgang IN12) (Sonde: NTC-10K; Moretti artikel: MFSONDC)
Aansluiting driewegklep (Elektroklep P2)
| Pin besturingseenheid | Aansluiting | Spanning |
|---|---|---|
| 16 (N) – 17 (Foff) | Richting installatie | 230 V – 50 Hz |
| 16 (N) – 18 (Fon) | Richting ACS-kit | 230 V – 50 Hz |
Pin besturingseenheid Aansluiting Spanning
16 (N) – 17 (Foff) Richting installatie 230 V – 50 Hz
16 (N) – 18 (Fon) Richting ACS-kit 230 V – 50 Hz
Configuratie Ruimtetemperatuurthermostaat (T.A.)
Hoofdparameters:
| Parameter | Waarde | Functie |
|---|---|---|
| P99 | 1 (standaard) | Ruimtetemperatuurthermostaat in standaardmodus (N.O., normaal open) |
| P99 | 0 | Keert het contact van de T.A. om van N.O. naar N.C. (normaal gesloten) |
| A01 | 1 (standaard) | Bedrijfsstatus: Normaal → Modulatie |
| A01 | 2 | Bedrijfsstatus: Normaal → Stand-by |
| A01 | 4 | Bedrijfsstatus: Normaal → Stand-by + Pompblokkering |
| A01 | 0 / 3 | Afgeraden: Aan/Uit of Pompblokkering |
| T45 | 1 | Schakelt de functie van de Ruimtetemperatuurthermostaat in |
Operationele notities:
- Parameter P99 definieert de logica van het thermostaatcontact (N.O. of N.C.).
P99 = 1 (standaard) Ruimtetemperatuurthermostaat in standaardmodus (N.O., normaal open)
P99= 0 Keert het contact van de T.A. om van N.O. naar N.C. (normaal gesloten)
- Parameter A01 definieert het gedrag van de besturingseenheid ten opzichte van de T.A., met opties voor modulatie, stand-by of pompblokkering.
A01=0 Afgeraden: Aan/Uit
A01=1 (standaard) Bedrijfsstatus: Normaal → Modulatie
A01=2 Bedrijfsstatus: Normaal → Stand-by
A01=3 Afgeraden: Pompblokkering
A01=4 Bedrijfsstatus: Normaal → Stand-by + Pompblokkering
Let op: gebruik alleen de aanbevolen instellingen; waarden A01 = 0 of 3 kunnen storingen of pompblokkades veroorzaken.
- Parameter T45 moet op 1 worden ingesteld om de functie van de T.A. correct te activeren.
T45= 1 Schakelt de functie van de Ruimtetemperatuurthermostaat in
Voorbeeld:
Thermostaatparameters
| Thermostaat / Differentieel | Code | Ingestelde waarde |
|---|---|---|
| Vorstbeveiliging | Th18 | 5 °C |
| Pompschakeling | Th19 | 53 °C |
| Sanitair 1 | Th20 | 50 °C |
| Sanitair 2 | Th21 | 72 °C |
| Differentieel ketelsonde – boilersonde (puffersonde - boilersonde) | Th57 | 8 °C |
| Boilertemperatuur ACS | Th79 | 55 °C |
Bedrijfslogica
Verwarming
- Activering pomp P1
De pomp P1 wordt geactiveerd wanneer alle volgende voorwaarden zijn voldaan:- Keteltemperatuur Tketel ≥ Th20 (50 °C)
- Boilertemperatuur Tboiler ≤ Th79 (55 °C)
- Verschil tussen ketelsonde (S) en ACS-sonde (S3) [Tketel − TACS] ≥ Th57 (8 °C)
- Aanvullende voorwaarde
De pomp P1 wordt ook geactiveerd als:- Tketel ≥ Th19 (53 °C)
- Vorstbeveiliging
- De pomp P1 wordt geactiveerd als Tketel ≤ Th18 (5 °C)
- Oververhittingsbeveiliging
- De pomp P1 blijft actief als Tketel ≥ Th21 (72 °C)
Sanitair
- Omschakeling driewegklep (P2) naar sanitair boiler
De driewegklep schakelt naar de boiler wanneer:- Tboiler ≤ Th79 (55 °C)
- Tketel ≥ Th20 (50 °C)
- Oververhittingsbeveiliging ketel
- De driewegklep schakelt naar de installatie als Tketel ≥ Th21 (72 °C)
| SONDETEMPERATUUR (S) | SONDETEMPERATUUR (S3) | MODUS | DIFFERENTIEEL | KLEP (P2) | POMP (P1) |
| T < 5°C | Installatie (UIT) | AAN | |||
| 5°C ≤ T < 50°C | T > 55°C | Winter | Installatie (UIT) | UIT | |
| T < 55°C | Winter | Circulatie (AAN) | UIT | ||
| Zomer | Circulatie (AAN) | UIT | |||
| 50°C ≤ T < 65°C | T < 55°C | < 5°C | Circulatie (AAN) | UIT | |
| ≥ 5°C | Circulatie (AAN) | AAN | |||
| T > 55°C | Winter | Installatie (UIT) | UIT | ||
| Zomer | < 5°C | Circulatie (AAN) | UIT | ||
| Zomer | ≥ 5°C | Circulatie (AAN) | AAN | ||
| 65°C ≤ T < 70°C | T < 55°C | < 5°C | Circulatie (AAN) | UIT | |
| ≥ 5°C | Circulatie (AAN) | AAN | |||
| T > 55°C | Winter | Installatie (UIT) | AAN | ||
| Zomer | < 5°C | Circulatie (AAN) | UIT | ||
| Zomer | ≥ 5°C | Circulatie (AAN) | AAN | ||
| T ≥ 70°C | Installatie (UIT) | AAN |
