HYDRAULISCHE CONFIGURATIE 4 (vier) - SCHEMA 1

Beschrijving van de configuratie

De Hydraulische Configuratie 4 voorziet in de aansluiting van de Aqua kachel/ketel op een technisch water thermisch opslagsysteem (buffer) voorzien van een temperatuursensor S1.

Het activeren van de configuratie vereist:

• de juiste instelling van de parameters op de elektronische besturing;
• de elektrische aansluiting van de NTC-10K sensor op de daarvoor bestemde ingang (IN10).

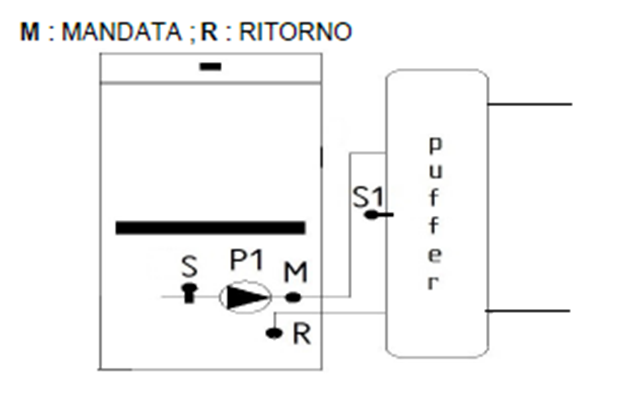

SCHEMA 1 – Thermisch opslagsysteem (buffer) met enkele temperatuursensor (S1)

De regeling van het systeem gebeurt door directe meting van de buffertemperatuur via een NTC 10K sensor aangesloten op de besturing.


Besturingsparameters

Er is een temperatuurdifferentieel voorzien (standaard 5 °C), voor besturing PSYSL01000263 (MB250) is de parameter die gecontroleerd moet worden als Differentiatie Ketelsensor-Buffersensor T37=5°C

Operationele opmerkingen:

P26=4 Selecteert hydraulische configuratie 4
P73=9   Activeert temperatuursensor buffer S1 voor kachels/ketels
Ih58= 2 °C   standaard - Hysterese thermostaat buffer (waarde afgetrokken van de buffer setpoint om de inschakeldrempel van de generator in stand-by toestand te bepalen).
D23= 4 °C   standaard - Delta die bij de ketel setpoint wordt opgeteld voor de overgang van modulatie naar stand-by na afloop van de tijd T43 (standaard 10 s)
Th81= 5 °C   standaard - Differentiatie Ketelsensor-Buffersensor

Technische opmerking

Het wordt aanbevolen om de setpoint van de ketel/kachel in te stellen op een hogere temperatuur dan de setpoint van de buffer, om een correcte energieoverdracht te garanderen.

Controle van de buffer sensorkonfiguratie

Ga naar het menu Informatie → T. Buffer en controleer de weergegeven waarde.

• T. Buffer = 0 °C: de ingang van de buffersensor is niet geactiveerd. Controleer of de hydraulische configuratie is ingesteld op P26 = 4 (configuratie met buffer).
• T. Buffer = - 10 °C: de ingang van de buffersensor is geactiveerd (P73 = 9), maar er wordt geen sensor gedetecteerd. Controleer of een NTC 10k sensor is geïnstalleerd, correct aangesloten op ingang S1, en dat de hydraulische configuratie is ingesteld op P26 = 4.

Aansluiting van de buffersensor (S1)

Kachels met achterste connectors:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• De sensor S1 is aangesloten op de besturing op uitgang IN10 (Sensor: NTC-10K; Moretti artikel: MFSONDC)

Kachels zonder achterste connectors:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Sluit de kabels van sensor S1 rechtstreeks aan op PIN 52 – PIN 53 GND (uitgang IN10) van de besturing (Sensor: NTC-10K; Moretti artikel: MFSONDC)

Controle van de aansluiting van de buffersensor

Om de correcte aansluiting en uitlezing van de buffersensor te controleren, gaat u als volgt te werk:

1. Ga naar de radiografische bediening.
2. Ga naar het Gebruikersmenu.
3. Selecteer de optie “Informatie”.

In dit scherm wordt de temperatuur weergegeven die door sensor S1 wordt gemeten, zodra deze is geactiveerd (P73=9).

Om de setpoint van de buffer te wijzigen, gaat u als volgt te werk:

1. Ga naar de radiografische bediening.
2. Ga naar het Gebruikersmenu.
3. Selecteer de optie “Thermostaten”.
4. Selecteer de optie “Buffer”.

In deze sectie kunt u de temperatuursetpoint van de buffer instellen.

Technische controle:

• Als de temperatuur correct wordt weergegeven en overeenkomt met de werkelijke buffertemperatuur, is de aansluiting correct.
• Bij afwezigheid van waarde, vaste waarde of inconsistente waarde, controleer:
  • correcte bekabeling op de besturing;
  • integriteit van de sensor (NTC 10K);
  • juiste activering van parameters in de besturing (P26 en P73).

Bedrijfslogica:

Voorbeeld_1:


· STAND-BY bij bereiken van buffer setpoint
De ketel/kachel gaat in stand-by modus wanneer de buffer de ingestelde temperatuur bereikt.

· Uitschakeling circulator (pomp P1)
De circulator (pomp P1) wordt alleen uitgeschakeld wanneer het verschil tussen de keteltemperatuur en de buffertemperatuur onder de waarde van parameter Th81 (standaard: 5 °C) daalt.

Voorbeeld werking:

Temperatuurverschil:
Keteltemperatuur (sensorwaarde) − Buffertemperatuur (sensorwaarde) = ΔT

Keteltemperatuur (sensorwaarde) = 70 °C
Buffertemperatuur (sensorwaarde) = 63 °C

ΔT= 7 °C → De circulator P1 werkt
Bij het bereiken van ΔT= 5 °C  (gelijk aan Th81) stopt de watercirculatie.

· LET OP: De ketel gaat in stand-by modus bij het bereiken van de ingestelde keteltemperatuur (ketel setpoint) vermeerderd met het differentieel D23 (standaard: +4 °C).
Een te lage instelling van de keteltemperatuur kan verhinderen dat de buffer zijn setpoint bereikt. Dit kan leiden tot voortdurende aan- en uitschakelcycli, met als gevolg een niet optimale werking van het product.
