HYDRAULISCHE CONFIGURATIE 6 (zes)

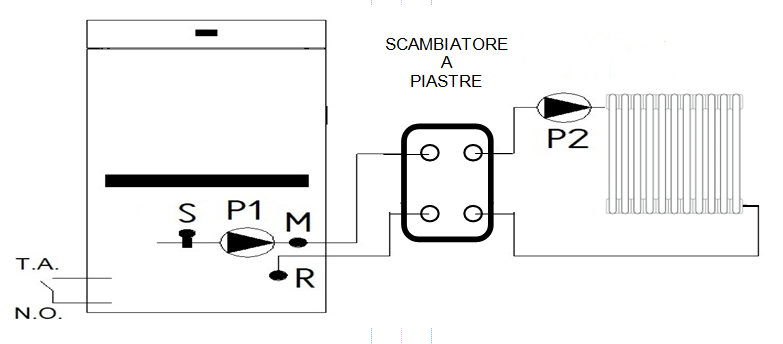

De Hydraulische Configuratie 6 vertegenwoordigt een geavanceerde installatiestructuur voor de integratie van een Aqua Moretti Design kachel of ketel met complexe of bestaande systemen. In deze configuratie wordt de warmtegenerator aangesloten op een plaatwarmtewisselaar, die fungeert als hydraulische scheider tussen het primaire en secundaire circuit.

Werking

Het systeem bestaat uit twee afzonderlijke circuits:

• Primair circuit: aangesloten op de Aqua Moretti Design kachel of ketel
• Secundair circuit: aangesloten op het distributiesysteem (radiatoren, vloerverwarming, enz.)

De plaatwarmtewisselaar maakt de overdracht van thermische energie tussen de twee circuits mogelijk zonder direct contact tussen de vloeistoffen.

Bedieningstips:

SYSTEEMMENU - INSTELLINGEN -  Parameter P26 = 6

• Sluit de pomp P2 aan op pinnen 16 (N) - 18 (F_aan)
• Parameter Th19 = 53 °C (fabrieksinstelling) Thermostaat activering pomp P2 (230V - 50 Hz)

Instelling van de Kamerthermostaat (K.T.)

SYSTEEMMENU - INSTELLINGEN

• Parameter P99 = 1 (fabrieksinstelling)
• Parameter P99 = 0 om het contact te veranderen van N.O. (normaal Open) naar N.C. (normaal Gesloten)

SYSTEEMMENU - INSTELLINGEN

• Parameter A01 = 0 de bedrijfsstatus verandert van Normaal naar Uit en van Uit naar Aan
• Parameter A01 = 1 (fabrieksinstelling) de bedrijfsstatus verandert van Normaal naar Modulatie
• Parameter A01 = 2 de bedrijfsstatus verandert van Normaal naar Stand-by (aan/uit)
• Parameter A01 = 3  pomp blokkering
• Parameter A01 = 4 de bedrijfsstatus verandert van Normaal naar Stand-by en Pomp Blokkering


SYSTEEMMENU - TIJDEN

• Parameter T45 = 0 Stel de volgende waarde in om de functie van de K.T. te activeren

* WANNEER EEN EXTERNE THERMOSTAAT WORDT GEACTIVEERD, VERGEET DAN NIET DE THERMOSTAATFUNCTIE VAN DE AFSTANDSBEDIENING UIT TE ZETTEN.
GEBRUIKERSMENU - INSTELLINGEN - RADIO THERMOSTAAT —> zet deze op UIT
