SCHEMA 2 – Thermische opslag (buffer) systeem met dubbele temperatuurvoeler (S1 -S2)
Configuratiebeschrijving

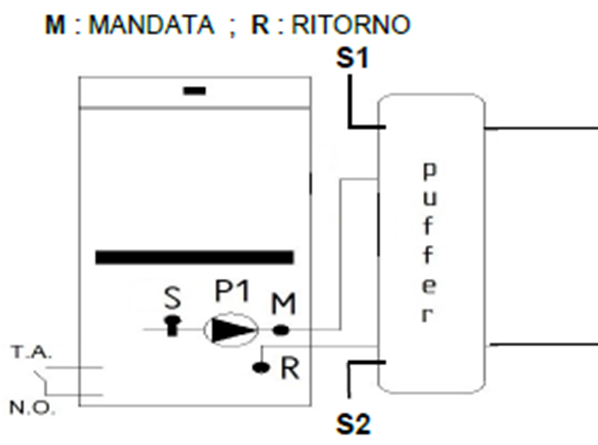

Schema 2 van Hydraulische Configuratie 4 voorziet in het gebruik van een buffer uitgerust met:
- Bovenste voeler (S1) – temperatuurregeling bovenkant opslag
- Onderste voeler (S2) – temperatuurregeling onderkant opslag
Parameters regelunit
| Parameter | Waarde | Functie |
|---|---|---|
| P26 | 4 | Selecteert hydraulische configuratie 4 |
| P73 | 9 | Activeert de bovenste buffer temperatuurvoeler S1 (ingang IN10) |
| P74 | 23 | Activeert de onderste buffer temperatuurvoeler S2 (ingang IN11) |
| Ih58 | 2°C standaard |
Buffer thermostaat hysterese (Waarde afgetrokken van de buffer setpoint om de herstartdrempel van de generator in stand-by modus te bepalen) |
| Th85 | 60°C standaard |
Setpoint onderste buffer thermostaat (S2) |
| D23 | 4°C standaard |
Extra delta op ketel setpoint voor overgang van modulatie naar stand-by na afloop van tijd T43 (10 s standaard) |
Operationele notities:
P26=4 Selecteert hydraulische configuratie 4
P73=9 Activeert de bovenste buffer temperatuurvoeler S1 (ingang IN10)
P74=23 Activeert de onderste buffer temperatuurvoeler S2 (ingang IN11)
Ih58= 2 °C standaard Buffer thermostaat hysterese (Waarde afgetrokken van de buffer setpoint om de herstartdrempel van de generator in stand-by modus te bepalen)
Th85=60°C standaard Setpoint onderste buffer thermostaat (S2)
D23=4°C standaard Extra delta op ketel setpoint voor overgang van modulatie naar stand-by na afloop van tijd T43 (10 s standaard)
- Bovenste Buffer Voeler (S1)
Parameter P73 = 9 – Activering buffer voeler "S1"
Deze parameter activeert de buffer voeler S1, aangesloten op ingang IN10. (Type voeler: NTC-10K ; Moretti artikelcode: MFSONDC)
BOVENSTE BUFFER THERMOSTAAT (S1) maakt het mogelijk om de kachel/ketel te starten of in stand-by modus te zetten (zie belangrijke notities) afhankelijk van de gemeten temperatuur.
Parameter Ih58 = 2 (standaardwaarde)
Dit is de hysterese van de buffer thermostaat (S1).
Deze waarde wordt afgetrokken van de ingestelde temperatuur setpoint, waarmee de drempel voor automatische herstart van de kachel/ketel in stand-by modus wordt bepaald.
- Onderste Buffer Voeler (S2)
Parameter P74 = 23 – Activering buffer voeler "S2"
Deze parameter activeert de buffer voeler S2, aangesloten op ingang IN11.
ONDERSTE BUFFER THERMOSTAAT (S2)
Parameter Th85 = 60°C (standaardwaarde, aanpasbaar) Onder deze drempel en rekening houdend met de hysterese waarde ingesteld met parameter Ih85, activeert de kachel/ketel de circulator P1 om de circulatie van het warmteoverdrachtsmedium te waarborgen. Dit zorgt voor gedwongen circulatie van het warmteoverdrachtsmedium binnen het systeem, waardoor warmteophoping wordt voorkomen.
Belangrijke notities
Om de overgang van de kachel/ketel naar stand-by modus mogelijk te maken, moeten tegelijkertijd de ingestelde temperatuur setpoints van beide buffer voelers (S1 en S2) worden bereikt.
Aansluiting buffer temperatuurvoelers (S1-S2)
Kachels met achterste connectors:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- Voeler S1 is aangesloten op de regelunit uitgang IN10 (Voeler: NTC-10K ; Moretti artikel: MFSONDC)
- Voeler S2 is aangesloten op de regelunit uitgang IN11 (Voeler: NTC-10K ; Moretti artikel: MFSONDC)
Kachels zonder achterste connectors:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Sluit de draden van voeler S1 direct aan op de regelunit PIN 52 – PIN 53 GND (uitgang IN10) (Voeler: NTC-10K ; Moretti artikel: MFSONDC)
- Sluit de draden van voeler S2 direct aan op de regelunit PIN 54 – PIN 55 GND (uitgang IN11) (Voeler: NTC-10K ; Moretti artikel: MFSONDC)
Controle aansluiting buffer temperatuurvoeler
Om de correcte aansluiting van de buffer temperatuurvoeler te controleren, gaat u als volgt te werk:
- Ga naar de afstandsbediening.
- Ga naar het Gebruikersmenu.
- Selecteer de optie “Informatie”.
Op dit scherm wordt de temperatuur weergegeven die wordt gemeten door voeler S1 “T. Buffer” en de temperatuur gemeten door voeler S2 “T. Onderste Buffer”
Om de buffer temperatuur te wijzigen, gaat u als volgt te werk:
- Ga naar de afstandsbediening.
- Ga naar het Gebruikersmenu.
- Selecteer de optie “Thermostaten”.
- Selecteer de optie “Buffer”.
In dit gedeelte kunt u het setpoint van de buffer (S1) aanpassen.
Bedrijfslogica:
Bovenste Buffer Thermostaat – S1
Voeler S1 regelt:
- het starten van de generator;
- de overgang naar stand-by modus.
Parameter Ih58 = 2 °C (standaard) Dit is de hysterese van de bovenste buffer thermostaat.
De herstartdrempel wordt bepaald als:
Buffer setpoint – Ih58
Als de temperatuur onder deze waarde daalt en de generator in stand-by staat, wordt deze automatisch weer ingeschakeld.
Onderste Buffer Thermostaat – S2
Parameter Th85 = 60 °C (standaard, aanpasbaar)
Beheert de bescherming van het onderste deel van de opslag.
Rekening houdend met de hysterese (Ih85 = 2 °C standaard):
- Als de temperatuur van S2 onder de interventiedrempel daalt,
- Activeert de regelunit de circulator P1,
waardoor de circulatie van het warmteoverdrachtsmedium binnen de buffer wordt gegarandeerd.
Deze logica voorkomt:
- overmatige thermische stratificatie;
- langdurig verblijf van het warmteoverdrachtsmedium bij lage temperatuur in het onderste deel van de buffer, waardoor warmteophoping wordt voorkomen.
Voorwaarde voor overgang naar Stand-by
Om de kachel/ketel in stand-by modus te laten gaan, moeten gelijktijdig aan beide voorwaarden worden voldaan:
- het bereiken van het ingestelde setpoint op voeler S1 (bovenste buffer);
- het bereiken van de vereiste condities op voeler S2 (onderste buffer).
De gecombineerde logica voorkomt voortijdige uitschakeling van de generator bij een niet volledig geladen opslag.
