HYDRAULISCHE CONFIGURATIE 4 (vier) SCHEMA 3

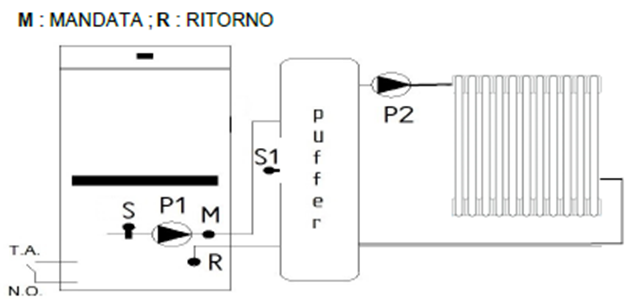

SCHEMA 3 – Thermische opslag (buffer) systeem met enkele sensor (S1) en secundaire pomp installatie (P2)

Schema 3 van Hydraulische Configuratie 4 omvat:

• buffer met temperatuursensor S1 geplaatst in het midden;
• secundaire pomp P2 toegewijd aan het installatienetwerk (gebruikers);
• primaire pomp P1 geïntegreerd in de generator.

De systeemregeling gebeurt via temperatuurcontrole van de opslag (S1) en afzonderlijke activering van de installatiepomp P2.

Parameters van de regelaar

Operationele notities:

P26=4   Selecteert hydraulische configuratie 4

P73= 9  Inschakelen buffer sensor S1 (ingang IN10)

Ih58= 2 °C  Hysterese thermostaat buffer (Waarde afgetrokken van buffer setpoint om herstartdrempel van generator in standby te bepalen)

Th59=53 °C  Drempel voor activering secundaire pomp P2 (uitgang A2 – 230 V ~ 50 Hz)

D23= 4°C standaard  Extra delta op ketel setpoint voor overgang van modulatie naar standby na afloop van tijd T43 (standaard 10 s)
Het wordt aanbevolen om de ketel/kachel temperatuur iets hoger in te stellen dan de buffer temperatuur

Controle van de buffer sensor configuratie

Ga naar het menu Informatie → T. Buffer en controleer de weergegeven waarde.

T. Buffer = 0 °C: de ingang van de buffer sensor is niet ingeschakeld. Controleer of de hydraulische configuratie is ingesteld op P26 = 4 (configuratie met buffer).

T. Buffer = - 10 °C: de ingang van de buffer sensor is ingeschakeld (P73 = 9), maar er wordt geen sensor gedetecteerd. Controleer of een NTC 10k sensor correct is geïnstalleerd en aangesloten op ingang S1, en dat de hydraulische configuratie is ingesteld op P26 = 4.




Afregelnotitie

Het wordt aanbevolen om het setpoint van de kachel/ketel hoger in te stellen dan het setpoint van de buffer om een adequaat temperatuurgradiënt te waarborgen voor het laden van de opslag.

Aansluiting buffer temperatuursensor (S1)

Kachels met achterste connectors:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Sensor S1 is aangesloten op de regelaar uitgang IN10 (Sensor: NTC-10K; Moretti artikel: MFSONDC)

Kachels zonder achterste connectors:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Sluit de kabels van sensor S1 direct aan op de regelaar PIN 52 – PIN 53 GND (uitgang IN10) (Sensor: NTC-10K; Moretti artikel: MFSONDC)

Aansluiting installatiepomp (P2)

Kachels met achterste connectors:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Pomp P2 is aangesloten op regelaar uitgang A2 (Moretti artikel: MFR157AE)

Kachels zonder achterste connectors:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Sluit de kabels van pomp P2 direct aan op de regelaar PIN 16 (N) – PIN 18 (FON) (uitgang A2) (Moretti artikel: MFR157AE)

Controle aansluiting buffer temperatuursensor

Om de correcte aansluiting van de buffer temperatuursensor te controleren, gaat u als volgt te werk:

1. Ga naar de afstandsbediening.
2. Ga naar het Gebruikersmenu.
3. Selecteer de optie “Informatie”.

Met parameter P73 = 9 wordt de temperatuur weergegeven die door sensor S1 wordt gemeten.

Om de temperatuur van de buffer te wijzigen, gaat u als volgt te werk:

1. Ga naar de afstandsbediening.
2. Ga naar het Gebruikersmenu.
3. Selecteer de optie “Thermostaten”.
4. Selecteer de optie “Buffer”.

In dit gedeelte kunt u het temperatuursetpoint van de buffer instellen.

Bedrijfslogica

Beheer laden buffer (P1)

Sensor S1 regelt:

• het inschakelen van de generator;
• vermogensmodulatie;
• overgang naar standby modus.

De herstartdrempel wordt bepaald door:

Buffer setpoint – Ih58

Als de temperatuur onder deze waarde daalt, wordt de generator weer geactiveerd.

Activering installatiepomp (P2)

Parameter Th59 (standaard 53 °C) definieert de minimale temperatuurdrempel van de kachel/ketel voor het inschakelen van de secundaire pomp P2.

Activeringsvoorwaarde

Wanneer de temperatuur gemeten door sensor S1 is:  ≥ Th59

schakelt de regelaar uitgang A2 in, voedt pomp P2 en maakt de warmteverdeling naar de installatie mogelijk.

Deactiveringsvoorwaarde

Wanneer de temperatuur onder de ingestelde drempel daalt (rekening houdend met eventuele interne hysterese), wordt pomp P2 uitgeschakeld om te voorkomen dat het installatienetwerk wordt voorzien van warmtecarrier met onvoldoende temperatuur.

Algemene functionele logica

• P1 → beheer laden opslag
• P2 → beheer verdeling installatie
• S1 → enige controle van buffer temperatuur

Deze configuratie maakt het mogelijk:

• hydraulische scheiding tussen generatorcircuit en gebruikerscircuit;
• betere thermische stabiliteit van de installatie;
• voorkomen van lage temperatuur aanvoer naar de afgiftepunten.

CONFIGURATIE KAMERTHERMOSTAAT (T.A.)

Het beheer van de Kamerthermostaat (T.A.) is afhankelijk van de correcte instelling van parameters in de regelaar.
Een onjuiste configuratie kan de regelingslogica van de buffer verstoren en de correcte werking van de installatie belemmeren.

De aan- en uitschakeling van de ketel wordt geregeld door de buffer sensor.

Configuratieparameters

Functionele beschrijving parameters

• Parameter P99 – Contactlogica

  Instellen op INSTELLINGEN: P99 = 1 (standaard)→ ingang geconfigureerd voor thermostaat met contact normaal open (N.O.)

  Instellen op INSTELLINGEN: P99 = 0 → ingang geconfigureerd voor thermostaat met contact normaal gesloten (N.C.)

De selectie moet overeenkomen met het type apparaat dat is geïnstalleerd.

•  Parameter A01 – Interactie met pomp

Instellen op INSTELLINGEN: A01 = 3

de Kamerthermostaat regelt het blokkeren van de pomp, waarbij de distributie van de warmtecarrier naar de installatie wordt onderbroken zodra de ingestelde kamertemperatuur wordt bereikt.


•  Parameter T45 – Inschakeling beheer T.A. zonder tijdsvertraging

Instellen op TIJDEN: T45 = 0

Technische waarschuwing

Stel parameter A01 niet in op waarden 0, 1, 2 of 4 als het bufferbeheer actief is.

In dergelijke configuraties:

• wordt het aan- en uitschakelen van de ketel/kachel uitsluitend geregeld door de buffer sensor;
• mag de T.A. niet direct ingrijpen op de aansturingslogica van de generator.

Een verkeerde instelling kan leiden tot:

• regelconflicten;
• onjuiste aan/uit-cycli;
• thermische instabiliteit van de installatie.

Parameter T45 – Tijdinstelling ingang T.A.

Instellen: T45 = 0

om de functie van de Kamerthermostaat zonder extra tijdsvertraging in te schakelen.

Andere waarden introduceren vertragingen die de dynamische respons van het systeem kunnen beïnvloeden.

• Correcte bedrijfslogica (met buffer)

In aanwezigheid van thermische opslag:

• De buffer sensor regelt het inschakelen en de modulatie van de generator.
• De Kamerthermostaat regelt uitsluitend het in- en uitschakelen van de installatiepomp P2.
• De generator mag niet rechtstreeks door de T.A. worden aangestuurd.

Deze configuratie garandeert:

• correct energiebeheer van de opslag;
• stabiliteit van de stratificatie in de buffer;
• vermindering van het aantal startcycli van de generator.
