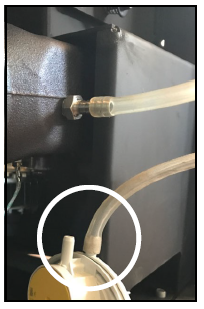

O pressostato deve ser conectado ao tubo de silicone através do conector P1, ou seja, o externo (como na figura).

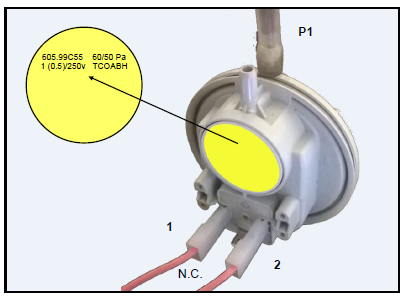

A conexão elétrica deve ser feita nos contatos 1 e 2, também indicados no manual técnico, correspondentes aos terminais dispostos em paralelo.
Os contatos 1 e 2 do pressostato devem ser conectados à centralina.
Recomenda-se sempre ter o manual técnico à mão durante as operações de instalação ou manutenção; alternativamente, o documento está disponível para download na área reservada do site.
Lembramos que os produtos da MORETTI DESIGN operam sob pressão.
N.B.
CENTRALINA PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
CENTRALINA PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
