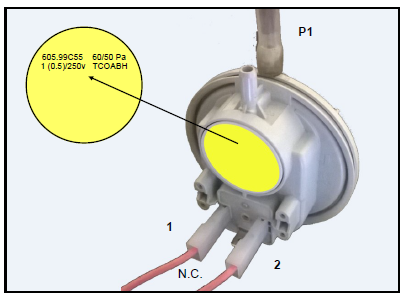

O pressostato deve ser conectado ao tubo de silicone através do conector P1, ou seja, o externo.
A conexão elétrica deve ser feita nos contatos 1 e 2, também indicados no manual técnico, correspondendo aos terminais dispostos em paralelo (veja a figura no manual técnico).
O pressostato é composto principalmente por duas partes. Uma membrana e um microswitch.
A membrana está posicionada em uma carcaça onde as únicas duas partes em contato com o exterior são os dois conectores para o tubo, um para trabalho em pressão (P1), o outro para trabalho em depressão (P2).
Quando o contato se abre, a centralina interrompe o funcionamento da rosca sem-fim; se dentro de um tempo pré-estabelecido o contato não se fechar novamente, o sistema entra em erro SIC02.
Na ausência de tiragem na chaminé, ou na presença de tiragem inversa, o pressostato diferencial pode abrir o contato de segurança, provocando a parada do gerador e a sinalização do erro SIC02 – FALTA DE DEPRESSÃO.
Em caso de erros SIC02 repetidos, após verificar com multímetro e instrumentos de medição a correta funcionalidade do pressostato, é indispensável checar a tiragem da chaminé.
Lembramos que os produtos da MORETTI DESIGN trabalham em pressão.
Esta verificação deve ser feita já durante a primeira ignição.
Recomenda-se sempre ter consigo o manual técnico durante as operações de instalação ou manutenção; alternativamente, o documento está disponível para download na área reservada do site.
N.B.
CENTRALINA PL023A51 - denominado “alarme depressímetro” no manual técnico
POS. CN4 ( PIN 2 - PIN 3 )
