Fiação do microinterruptor nos aquecedores Aqua

Fiação do microinterruptor nos aquecedores Aqua

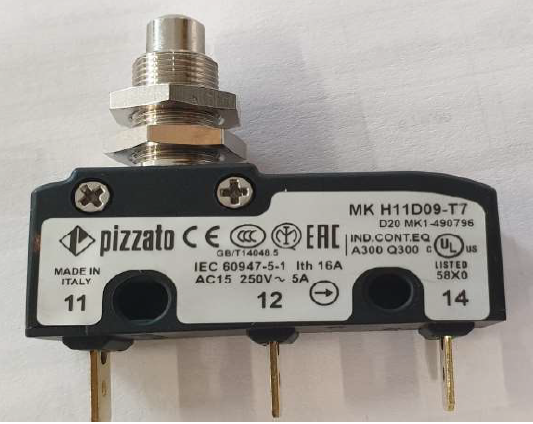

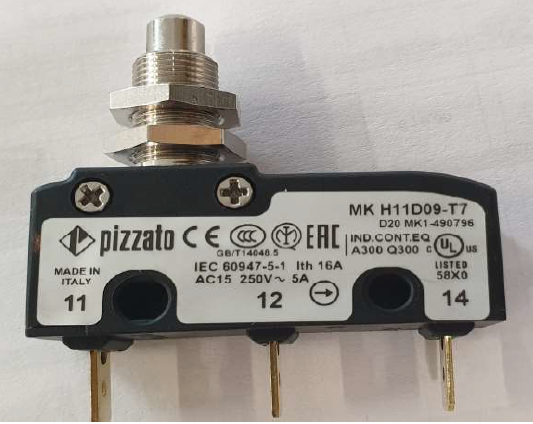

Nos aquecedores Aqua existem dois microinterruptores: um dedicado à limpeza da grelha de brasas e o outro à porta frontal.

Unidades NG21:

Microinterruptor de limpeza da grelha de brasas

• Conexão aos Faston do micro: 11 e 12
• Conexão na unidade: pino 48 e 49
• Contato: normalmente aberto

Microinterruptor da porta frontal

• Conexão aos Faston do micro: 11 e 14
• Conexão na unidade: pino 35 e 36
• Contato: normalmente fechado

Atenção – para unidades MB250:

Microinterruptor de limpeza da grelha de brasas

• Conexão aos Faston do micro: 11 e 14
• Conexão na unidade: pino 47 e 50
• Contato: normalmente fechado

Microinterruptor da porta frontal

• Conexão aos Faston do micro: 11 e 12
• Conexão na unidade: pino 34 e 35
• Contato: normalmente aberto
