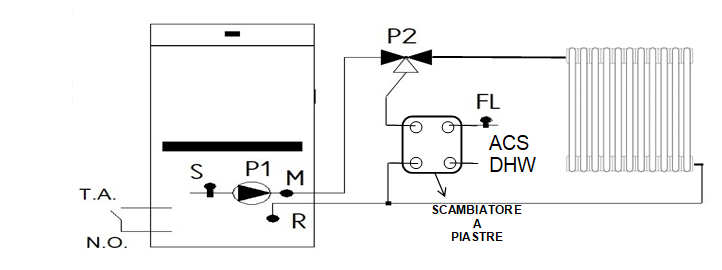

Na Configuração Hidráulica 0 (zero), o fogão ou caldeira Aqua Moretti Design está conectado com o kit sanitário Moretti Design.
| LEGENDA | |
| M: | IDA |
| R: | RETORNO |
Fluxostato (FL)
Parâmetro P84 = 5
59 GND: cabo amarelo
58 IN13: cabo azul
43 +V : cabo vermelho

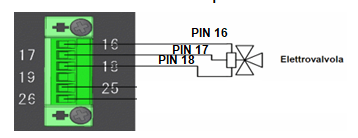

Eletroválvula (P2)
17: para o sistema
18: para o trocador
NOTAS: A VÁLVULA DESVIADORA EM ESTADO OFF ESTÁ COMUTADA PARA O SISTEMA.
Conexões dos conectores traseiros
Alguns modelos dos fogões AQUA apresentam conectores na parte traseira.
Parâmetro P74 = 5 esse parâmetro serve para habilitar o fluxostato (FL) conectado à saída S2
INSTALAÇÃO DO TERMOSTATO AMBIENTE (T/A – contato seco)
É possível instalar um termostato ambiente (T/A – contato seco) realizando as seguintes configurações paramétricas.
Conecte os cabos do termostato na parte traseira da máquina, correspondente ao terminal identificado com o símbolo “T”.
MENU SISTEMA – CONFIGURAÇÕES
Parâmetro P99
- P99 = 1 (configuração de fábrica)
- P99 = 0 → Inverte o contato de N.O. (Normalmente Aberto) para N.C. (Normalmente Fechado)
Parâmetro A01
Define o modo de resposta da máquina ao pedido do termostato:
- A01 = 1 (configuração de fábrica) → de Normal para Modulação
- A01 = 0 → de Normal para Desligamento (ON/OFF)
- A01 = 2 → de Normal para Stand-by
- A01 = 4 → de Normal para Stand-by com bloqueio da bomba (P1)
MENU SISTEMA – TEMPOS
Parâmetro T45
- T45 = 0 → Ajuste este valor para habilitar a função do Termostato Ambiente (T/A)
NOTA IMPORTANTE
No caso de instalação de um termostato ambiente com fio, é necessário desativar o termostato rádio do controle remoto.
Procedimento:
Menu Usuário → Configurações → Termostato Rádio → definir para OFF.
Exemplo:
Termostato Anti-congelamento Th18 = 5 °C,
Termostato ativação da Bomba Th19 = 53 °C,
Termostato Sanitário_1 Th20 = 50 °C,
Termostato Sanitário_2 Th21 = 72 °C
Lógica
Aquecimento
A bomba ativa-se acima do Termostato Th20 (50 °C); para evitar o congelamento da água, ativa-se se a temperatura da água cair abaixo do termostato Th18 (5 °C). Se a temperatura da água ultrapassar o valor do termostato Th21 (72 °C) por razões de segurança a Bomba está sempre ativa.
Recirculação
Quando há pedido de água sanitária e a temperatura da água na caldeira ultrapassa o valor do termostato Th19 (53 °C) ou a temperatura da água na caldeira ultrapassa o valor do termostato Th20 (50 °C) a Válvula está ativa. Se a temperatura da água ultrapassar o valor do termostato Th21 (72 °C) a válvula comuta para o sistema.
| TEMPERATURA DA ÁGUA | FLUXOSTATO (FL) | MODO | VÁLVULA (P2) | BOMBA (P1) |
| T < 5°C | Sistema (OFF) | ON | ||
| 5°C ≤ T < 30°C | Sistema (OFF) | OFF | ||
| 30°C ≤ T < 40°C | Recirculação (ON) | ON | ||
| 40°C ≤ T < 70°C | Contato ABERTO | Inverno | Sistema (OFF) | OFF |
| Verão | Recirculação (ON) | OFF | ||
| Contato FECHADO | Recirculação (ON) | ON | ||
| T ≥ 70°C | Sistema (OFF) | ON |
