CONFIGURAÇÃO HIDRÁULICA 0 (zero)

CONFIGURAÇÃO HIDRÁULICA 0 (zero)

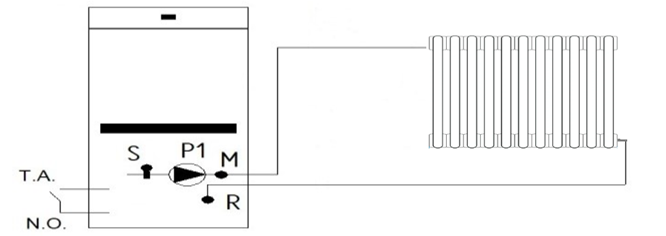

Na Configuração Hidráulica 0 (zero), o fogão ou caldeira Aqua Moretti Design está conectado diretamente ao sistema existente dos terminais de aquecimento (radiadores, ventiloconvetores, etc.), sem a inserção de dispositivos adicionais de gestão hidráulica.

Nesta configuração:

A máquina, ao atingir a temperatura da água definida, pode entrar em modo de espera dependendo da temperatura detectada pelo gerador.

Se o termostato rádio for ativado pelo controle remoto

(Menu Usuário → Configurações → Termostato Rádio → configurar para ON), a máquina não entra em modo de espera por solicitação ambiente, mas passa exclusivamente para modulação de potência.

Para obter modos operacionais diferentes (desligamento ON/OFF, modo de espera controlado, bloqueio da bomba, etc.) é necessário instalar um termostato ambiente com fio (contato seco) e configurar os parâmetros da máquina conforme descrito nas seções seguintes.

INSTALAÇÃO DO TERMOSTATO AMBIENTE (T/A – contato seco)

É possível instalar um termostato ambiente (T/A – contato seco) realizando as seguintes configurações paramétricas.

Conecte os cabos do termostato na parte traseira da máquina, no terminal identificado com o símbolo “T”.

MENU SISTEMA – CONFIGURAÇÕES

Parâmetro P99

• P99 = 1 (configuração de fábrica)
• P99 = 0 → Inverte o contato de N.O. (Normalmente Aberto) para N.C. (Normalmente Fechado)

Parâmetro A01

Define o modo de resposta da máquina à solicitação do termostato:

• A01 = 1 (configuração de fábrica) → de Normal para Modulação
• A01 = 0 → de Normal para Desligamento (ON/OFF)
• A01 = 2 → de Normal para Modo de Espera
• A01 = 4 → de Normal para Modo de Espera com bloqueio da bomba (P1)

MENU SISTEMA – TEMPOS

Parâmetro T45

• T45 = 0 → Defina este valor para habilitar a função do Termostato Ambiente (T/A)

NOTA IMPORTANTE

No caso de instalação de um termostato ambiente com fio, é necessário desativar o termostato rádio do controle remoto.

Procedimento:
Menu Usuário → Configurações → Termostato Rádio → configurar para OFF.

Exemplo:

Termostato Antigeada Th18 = 5 °C,

Termostato de ativação da Bomba Th19 = 53 °C,

Termostato Sanitário_1 Th20 = 50 °C,

Termostato Sanitário_2 Th21 = 72 °C

Lógica de ativação da Bomba (P1)

• A Bomba (P1) é ativada quando a temperatura da água ultrapassa o valor do termostato Th20 (50 °C).
• Para função antigeada, a Bomba (P1) é ativada automaticamente quando a temperatura da água cai abaixo do valor do termostato Th18 (5 °C), para prevenir o congelamento do circuito.
• Por motivos de segurança, se a temperatura da água ultrapassar o valor do termostato Th21 (72 °C), a Bomba (P1) permanece sempre ativa, independentemente do estado operacional da máquina.
