CONFIGURAÇÃO HIDRÁULICA 2 (dois)

Descrição:

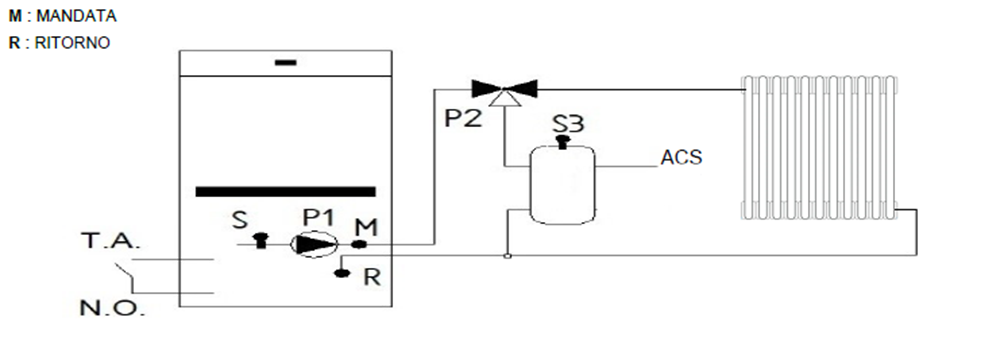

A configuração hidráulica número 2 é composta pelo fogão Aqua conectado a um boiler através de uma válvula de três vias, além de terminais de aquecimento.

Para ativar esta configuração, é necessário modificar parâmetros específicos na centralina e conectar corretamente os sensores e a válvula de três vias.

Parâmetros da centralina

Notas operacionais:
P26= 2 Seleciona configuração hidráulica 2
P83= 31 Habilita o sensor ACS “S3” para fogões/caldeiras
Ih79= 2 °C Histérese do termostato do Sensor ACS (a histérese que deve ser subtraída do termostato ACS para solicitar o religamento da caldeira caso esteja em stand-by)

Verificação da configuração do sensor Puffer

Acesse o menu Informações → T. Puffer e verifique o valor exibido.

• T. Puffer = 0 °C: a entrada do sensor Puffer não está habilitada. Verifique se a configuração hidráulica está definida para P26 = 2 (configuração com puffer).
• T. Puffer = - 10 °C: a entrada do sensor Puffer está habilitada (P83 = 31), mas nenhum sensor é detectado. Verifique se um sensor NTC 10k está instalado, corretamente conectado à entrada S1, e se a configuração hidráulica está definida para P26 = 2.

Conexões do sensor ACS (S3)

Fogões com conectores traseiros:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• O sensor S3 está conectado na centralina à saída IN12 (Sensor: NTC-10K; Artigo Moretti: MFSONDC)

Fogões sem conectores traseiros:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Conectar diretamente na centralina aos PINOS 56 – PINO 57 (saída IN12) (Sensor: NTC-10K; Artigo Moretti: MFSONDC)

Conexão da válvula de três vias (Eletroválvula P2)

Pino da centralina                                   Conexão                          Tensão

16 (N) – 17 (Foff)                              Para o sistema                          230 V – 50 Hz

16 (N) – 18 (Fon)                              Para o kit ACS                             230 V – 50 Hz

Configuração do Termostato Ambiente (T.A.)

Parâmetros principais:

Notas operacionais:

• O parâmetro P99 define a lógica do contato do termostato (N.O. ou N.C.).

P99 = 1 (padrão)  Termostato Ambiente no modo padrão (N.O., normalmente aberto)

P99= 0  Inverte o contato do T.A. de N.O. para N.C. (normalmente fechado)

• O parâmetro A01 define o comportamento da centralina em relação ao T.A., com possibilidade de modulação, stand-by ou bloqueio da bomba.

A01=0 Não recomendado: On/Off

A01=1 (padrão) Estado de funcionamento: Normal → Modulação

A01=2  Estado de funcionamento: Normal → Stand-by

A01=3 Não recomendado: Bloqueio da Bomba

A01=4  Estado de funcionamento: Normal → Stand-by + Bloqueio da Bomba

Atenção: utilize apenas as configurações recomendadas; valores A01 = 0 ou 3 podem causar mau funcionamento ou bloqueios da bomba.

• O parâmetro T45 deve ser definido como 1 para ativar corretamente a função do T.A.

T45= 1 Habilita a função do Termostato Ambiente

Exemplo:

Parâmetros dos Termostatos

Lógica de Funcionamento

Aquecimento

1. Ativação da bomba P1
   A bomba P1 é ativada quando todas as seguintes condições são atendidas:
   • Temperatura da caldeira T_caldeira​ ≥ Th20 (50 °C)
   • Temperatura do boiler T_boiler​ ≤ Th79 (55 °C)
   • Diferença entre sensor da caldeira (S) e sensor ACS (S3) [T_caldeira − T_ACS​] ≥ Th57 (8 °C)
2. Condição adicional
   A bomba P1 é ativada também se:
   • T_caldeira​ ≥ Th19 (53 °C)
3. Proteção contra congelamento
   • A bomba P1 é ativada se T_caldeira​ ≤ Th18 (5 °C)
4. Segurança de sobretemperatura
   • A bomba P1 permanece ativada se T_caldeira​ ≥ Th21 (72 °C)

Sanitário

1. Comutação da válvula de três vias (P2) para o boiler sanitário
   A válvula de três vias comuta para o boiler quando:
   • T_boiler​ ≤ Th79 (55 °C)
   • T_caldeira​ ≥ Th20 (50 °C)
2. Segurança de sobretemperatura da caldeira
   • A válvula de três vias comuta para o sistema se T_caldeira​ ≥ Th21 (72 °C)
