Descrição da configuração
A Configuração Hidráulica 4 prevê a conexão do fogão/caldeira Aqua a um sistema de armazenamento térmico de água técnica (puffer) equipado com sonda de temperatura S1.
A ativação da configuração requer:
- a correta configuração dos parâmetros na central eletrônica;
- a conexão elétrica da sonda NTC-10K na entrada dedicada (IN10).

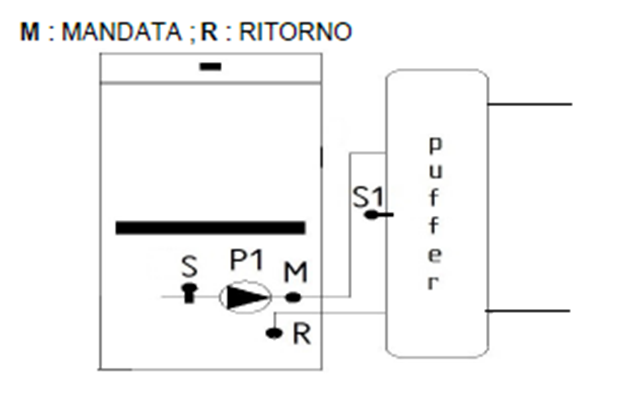

ESQUEMA 1 – Sistema de armazenamento térmico (puffer) com uma única sonda de temperatura (S1)
A regulação do sistema ocorre por meio da leitura direta da temperatura do puffer através da sonda NTC 10K conectada à central.
Parâmetros da central
| Parâmetro | Valor | Função |
|---|---|---|
| P26 | 4 | Seleciona configuração hidráulica 4 |
| P73 | 9 | Habilita sonda de temperatura do puffer S1 para fogões/caldeiras |
| Ih58 | 2°C padrão | Histérese do termostato do puffer (Valor subtraído do setpoint do puffer para determinar o limiar de religamento do gerador em condição de espera) |
| D23 | 4°C padrão | Delta a somar ao setpoint da caldeira para a transição de modulação para espera ao término do tempo T43 (10 s padrão) |
| Th81 | 5°C padrão | Diferencial Sonda Caldeira-Sonda Puffer |
Está previsto um diferencial de temperatura (padrão 5 °C), para central PSYSL01000263 (MB250) o parâmetro a verificar como Diferencial Sonda Caldeira-Sonda Puffer é o T37=5°C
Notas operacionais:
P26=4 Seleciona configuração hidráulica 4
P73=9 Habilita sonda de temperatura do puffer S1 para fogões/caldeiras
Ih58= 2 °C padrão - Histérese do termostato do puffer (Valor subtraído do setpoint do puffer para determinar o limiar de religamento do gerador em condição de espera).
D23= 4 °C padrão - Delta a somar ao setpoint da caldeira para a transição de modulação para espera ao término do tempo T43 (10 s padrão)
Th81= 5 °C padrão - Diferencial Sonda Caldeira-Sonda Puffer
Nota técnica
Recomenda-se configurar o setpoint da caldeira/fogão para uma temperatura superior ao setpoint do puffer, a fim de garantir uma transferência energética correta.
Verificação da configuração da sonda Puffer
Acesse o menu Informações → T. Puffer e verifique o valor exibido.
- T. Puffer = 0 °C: a entrada da sonda Puffer não está habilitada. Verifique se a configuração hidráulica está definida como P26 = 4 (configuração com puffer).
- T. Puffer = - 10 °C: a entrada da sonda Puffer está habilitada (P73 = 9), mas nenhuma sonda é detectada. Verifique se está instalada uma sonda NTC 10k, corretamente conectada à entrada S1, e se a configuração hidráulica está definida como P26 = 4.
Conexão da sonda de temperatura do puffer (S1)
Fogões com conectores traseiros:
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- A sonda S1 está conectada na central à saída IN10 (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)
Fogões sem conectores traseiros:
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Conecte diretamente na central os cabos da sonda S1 aos PIN 52 – PIN 53 GND (saída IN10) (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)
Verificação da conexão da sonda de temperatura Puffer
Para verificar a conexão e leitura correta da sonda de temperatura do Puffer, proceda da seguinte forma:
- Acesse o controle remoto.
- Entre no Menu do Usuário.
- Selecione a opção “Informações”.
Nesta tela será exibida a temperatura detectada pela sonda S1, uma vez ativada (P73=9).
Para alterar o setpoint do puffer, proceda da seguinte forma:
- Acesse o controle remoto.
- Entre no Menu do Usuário.
- Selecione a opção “Termostatos”.
- Selecione a opção “Puffer”.
Nesta seção é possível definir o setpoint de temperatura do puffer.
Verificação técnica:
- Se a temperatura for exibida corretamente e for coerente com a temperatura real do puffer, a conexão está correta.
- Em caso de ausência de valor, valor fixo ou incoerente, verifique:
- a fiação correta na central;
- a integridade da sonda (NTC 10K);
- a habilitação correta dos parâmetros na central (P26 e P73).
Lógicas de funcionamento:
Exemplo_1:
· STAND-BY ao atingir o setpoint do puffer
A caldeira/fogão entra em modo stand-by quando o puffer atinge a temperatura configurada.
· Desligamento do circulador (bomba P1)
O circulador (bomba P1) é desativado somente quando a diferença entre a temperatura da caldeira e a do puffer cai abaixo do valor definido pelo parâmetro Th81 (padrão: 5 °C).
Exemplo de funcionamento:
Diferença de temperatura:
Temperatura da caldeira (leitura da sonda) − Temperatura do puffer (leitura da sonda) = ΔT
Temperatura da caldeira (leitura da sonda) = 70 °C
Temperatura do puffer (leitura da sonda) = 63 °C
ΔT= 7 °C → O circulador P1 está funcionando
Ao atingir ΔT= 5 °C (igual a Th81) a circulação da água para.
· ATENÇÃO: A caldeira entra em modo stand-by ao atingir a temperatura configurada (setpoint da caldeira) acrescida do diferencial D23 (padrão: +4 °C).
Uma configuração muito baixa da temperatura da caldeira pode impedir que o puffer atinja seu próprio setpoint. Isso pode causar ciclos contínuos de liga/desliga, resultando em funcionamento não ideal do produto.
