CONFIGURAÇÃO HIDRÁULICA 6 (seis)

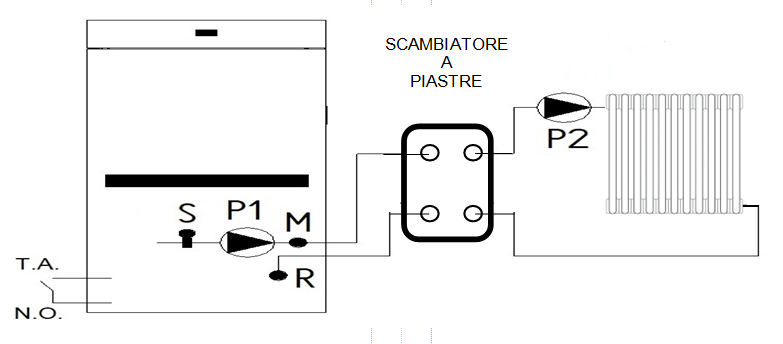

A Configuração Hidráulica 6 representa uma solução avançada para a integração de um fogão ou caldeira Aqua Moretti Design com sistemas complexos ou existentes. Nesta configuração, o gerador térmico é conectado a um trocador de placas, que desempenha a função de separador hidráulico entre o circuito primário e o secundário.

Funcionamento

O sistema é composto por dois circuitos distintos:

• Circuito primário: conectado ao fogão ou caldeira Aqua Moretti Design
• Circuito secundário: conectado ao sistema de distribuição (radiadores, painéis radiantes, etc.)

O trocador de placas permite a transferência de energia térmica entre os dois circuitos sem contato direto entre os fluidos.

Notas operacionais:

MENU SISTEMA - CONFIGURAÇÕES - Parâmetro P26 = 6

• Conectar a bomba P2 nos pinos 16 (N) - 18 (F_on)
• Parâmetro Th19 = 53 °C (configuração de fábrica) Termostato para ativação da bomba P2 (230V - 50 Hz)

Configuração do Termostato Ambiente (T.A.)

MENU SISTEMA - CONFIGURAÇÕES

• Parâmetro P99 = 1 (configuração de fábrica)
• Parâmetro P99 = 0 para inverter o contato de N.O. (normalmente Aberto) para N.C. (normalmente Fechado)

MENU SISTEMA - CONFIGURAÇÕES

• Parâmetro A01 = 0 o estado de funcionamento muda de Normal para Desligado e de Desligado para Ligado
• Parâmetro A01 = 1 (configuração de fábrica) o estado de funcionamento muda de Normal para Modulação
• Parâmetro A01 = 2 o estado de funcionamento muda de Normal para Stand-by (on/off)
• Parâmetro A01 = 3 bloqueio da bomba
• Parâmetro A01 = 4 o estado de funcionamento muda de Normal para Stand-by e Bloqueio da Bomba


MENU SISTEMA - TEMPOS

• Parâmetro T45 = 0 Defina o valor seguinte para habilitar a função do T.A.

* QUANDO UM TERMOSTATO EXTERNO FOR ATIVADO, LEMBRE-SE DE DESATIVAR A FUNÇÃO TERMOSTATO DO CONTROLE REMOTO.
MENU DO USUÁRIO - CONFIGURAÇÕES - TERMOSTATO REMOTO —> configure para OFF
