CONFIGURAÇÃO HIDRÁULICA 4 (quatro) - ESQUEMA 2

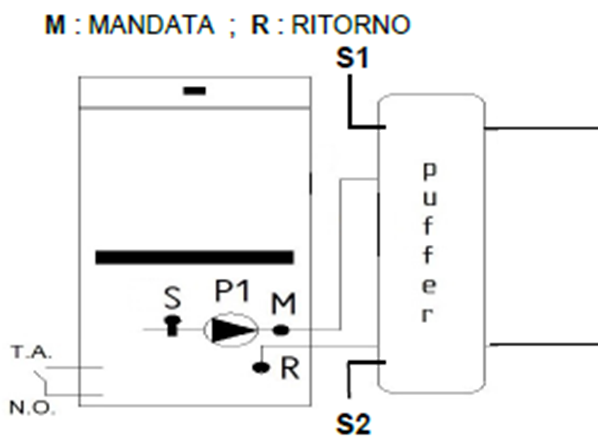

ESQUEMA 2 – Sistema de armazenamento térmico (puffer) com dupla sonda de temperatura (S1 -S2)

Descrição da configuração

O Esquema 2 da Configuração Hidráulica 4 prevê o uso de um puffer equipado com:

• Sonda superior (S1) – controle da temperatura da parte superior do armazenamento
• Sonda inferior (S2) – controle da temperatura da parte inferior do armazenamento

Parâmetros da centralina

Notas operacionais:
P26=4    Seleciona configuração hidráulica 4

P73=9   Habilita a sonda de temperatura do puffer ALTO S1 (entrada IN10)

P74=23  Habilita a sonda de temperatura do puffer BAIXO S2 (entrada IN11)

Ih58= 2 °C  padrão  Histérese do termostato do puffer (Valor subtraído do setpoint do puffer para determinar o limite de religamento do gerador em condição de espera)

Th85=60°C padrão  Setpoint do termostato do puffer inferior (S2)

D23=4°C  padrão  Delta adicional ao setpoint da caldeira para passagem de modulação para espera ao término do tempo T43 (10 s padrão)

• Sonda Puffer ALTO (S1)

Parâmetro P73 = 9 – Habilitação da sonda puffer "S1"

Este parâmetro habilita a sonda puffer S1, conectada à entrada IN10.  (Tipo de sonda: NTC-10K ; Código do artigo Moretti: MFSONDC)

TERMOSTATO PUFFER ALTO (S1) permite o acionamento ou a passagem para modo stand-by (veja notas importantes) do fogão/caldeira, com base na temperatura detectada.

Parâmetro Ih58 = 2 (valor padrão)

Representa a histérese do termostato do puffer (S1).

Este valor é subtraído do setpoint de temperatura definido, determinando o limite para o religamento automático do fogão/caldeira caso esteja em modo stand-by.

• Sonda Puffer BAIXO (S2)

Parâmetro P74 = 23 – Habilitação da sonda puffer "S2"

Este parâmetro habilita a sonda puffer S2, conectada à entrada IN11.

TERMOSTATO PUFFER BAIXO (S2)

Parâmetro Th85 = 60°C (valor padrão modificável) Abaixo deste limite, e considerando o valor de histérese definido pelo parâmetro Ih85, o fogão/caldeira ativa o circulador P1 para garantir a recirculação do fluido térmico. Isso assegura a circulação forçada do fluido térmico dentro do sistema, evitando o acúmulo de calor.

Notas importantes

Para permitir a passagem do fogão/caldeira para o modo stand-by, os setpoints de temperatura definidos para ambas as sondas puffer (S1 e S2) devem ser atingidos simultaneamente.

Verificação da configuração da sonda Puffer

Acesse o menu Informações → T. Puffer e verifique o valor exibido.

• T. Puffer = 0 °C: a entrada da sonda Puffer não está habilitada. Verifique se a configuração hidráulica está definida como P26 = 4 (configuração com puffer).
• T. Puffer = - 10 °C: a entrada da sonda Puffer está habilitada (P73 = 9), mas nenhuma sonda é detectada. Verifique se uma sonda NTC 10k está instalada, corretamente conectada à entrada S1, e se a configuração hidráulica está definida como P26 = 4.

Conexão das sondas de temperatura do puffer (S1-S2)

Fogões com conectores traseiros:

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• A sonda S1 está conectada na centralina na saída IN10 (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)
• A sonda S2 está conectada na centralina na saída IN11 (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)

Fogões sem conectores traseiros:

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Conecte diretamente na centralina os cabos da sonda S1 aos PINOS 52 – PIN 53 GND  (saída IN10) (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)
• Conecte diretamente na centralina os cabos da sonda S2 aos PINOS 54 – PIN 55 GND  (saída IN11) (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)

Verificação da conexão da sonda de temperatura do Puffer

Para verificar a conexão correta da sonda de temperatura do Puffer, proceda da seguinte forma:

1. Acesse o controle remoto.
2. Entre no Menu do Usuário.
3. Selecione a opção “Informações”.

Nesta tela é exibida a temperatura detectada pela sonda S1 “T. Puffer” e a temperatura detectada pela sonda S2 “T. Puffer Baixo”

Para modificar a temperatura do puffer, proceda da seguinte forma:

1. Acesse o controle remoto.
2. Entre no Menu do Usuário.
3. Selecione a opção “Termostatos”.
4. Selecione a opção “Puffer”.

Nesta seção é possível modificar o setpoint do puffer (S1).

Lógicas de funcionamento:

Termostato Puffer Alto – S1

A sonda S1 controla:

• ligação do gerador;
• passagem para modo stand-by.

 Parâmetro Ih58 = 2 °C (padrão) Representa a histérese do termostato do puffer alto.

O limite de religamento é determinado como:

Setpoint do puffer – Ih58

Se a temperatura cair abaixo deste valor e o gerador estiver em stand-by, ele será reativado automaticamente.

Termostato Puffer Baixo – S2

Parâmetro Th85 = 60 °C (padrão, modificável)
Controla a proteção da parte inferior do armazenamento.

Considerando a histérese (Ih85 = 2 °C padrão):

• Se a temperatura da S2 cair abaixo do limite de intervenção,
• A centralina ativa o circulador P1,

garantindo a circulação do fluido térmico dentro do puffer.

Esta lógica previne:

• excessiva estratificação térmica;
• permanência prolongada do fluido térmico a baixa temperatura na parte inferior do puffer, evitando o acúmulo de calor.

Condição para passagem para Stand-by

Para que o fogão/caldeira possa passar para o modo stand-by, ambas as condições devem ser satisfeitas simultaneamente:

• atingir o setpoint definido na sonda S1 (puffer alto);
• atingir as condições previstas na sonda S2 (puffer baixo).

A lógica combinada evita desligamentos prematuros do gerador na presença de armazenamento não totalmente carregado.
