CONFIGURAÇÃO HIDRÁULICA 4 (quatro) ESQUEMA 3 – Moretti Design CAT

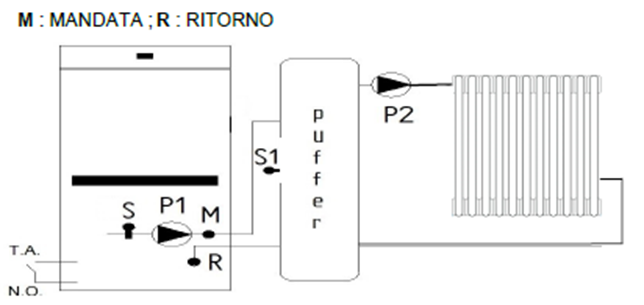

ESQUEMA 3 – Sistema de armazenamento térmico (puffer) com sonda única (S1) e circulador secundário da instalação (P2)

O Esquema 3 da Configuração Hidráulica 4 prevê:

puffer com sonda de temperatura S1 posicionada na zona central;
circulador secundário P2 dedicado ao circuito da instalação (usuários);
circulador primário P1 integrado no gerador.

A gestão do sistema é realizada através do controle da temperatura do armazenamento (S1) e ativação separada do circulador da instalação P2.

Parâmetros da centralina

Parâmetro	Valor	Função
P26	4	Seleciona configuração hidráulica 4
P73	9	Habilitação da sonda puffer S1 (entrada IN10)
Ih58	2 °C	Histérese do termostato do puffer (Valor subtraído do setpoint do puffer para determinar o limiar de religamento do gerador em condição de espera)
Th59	53 °C	Limiar de ativação do circulador secundário P2 (saída A2 – 230 V ~ 50 Hz)
D23	4°C padrão	Delta adicional ao setpoint da caldeira para passagem de modulação para standby ao final do tempo T43 (10 s padrão) Recomenda-se ajustar a temperatura da caldeira/estufa ligeiramente mais alta que a temperatura do puffer

Notas operacionais:

P26=4 Seleciona configuração hidráulica 4

P73= 9 Habilitação da sonda puffer S1 (entrada IN10)

Ih58= 2 °C Histérese do termostato do puffer (Valor subtraído do setpoint do puffer para determinar o limiar de religamento do gerador em condição de espera)

Th59=53 °C Limiar de ativação do circulador secundário P2 (saída A2 – 230 V ~ 50 Hz)

D23= 4°C padrão Delta adicional ao setpoint da caldeira para passagem de modulação para standby ao final do tempo T43 (10 s padrão)
Recomenda-se ajustar a temperatura da caldeira/estufa ligeiramente mais alta que a temperatura do puffer

Verificação da configuração da sonda Puffer

Acesse o menu Informações → T. Puffer e verifique o valor exibido.

T. Puffer = 0 °C: a entrada da sonda Puffer não está habilitada. Verifique se a configuração hidráulica está ajustada para P26 = 4 (configuração com puffer).

T. Puffer = - 10 °C: a entrada da sonda Puffer está habilitada (P73 = 9), mas nenhuma sonda é detectada. Verifique se uma sonda NTC 10k está instalada, corretamente conectada à entrada S1, e se a configuração hidráulica está ajustada para P26 = 4.

Nota de ajuste

Recomenda-se ajustar o setpoint da estufa/caldeira para uma temperatura superior ao setpoint do puffer, a fim de garantir um gradiente térmico adequado para o carregamento do armazenamento.

LEGENDA
M:	IDA
R:	RETORNO

Conexão da sonda de temperatura do puffer (S1)

Estufas com conectores traseiros:

TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
A sonda S1 está conectada na centralina à saída IN10 (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)

Estufas sem conectores traseiros:

ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
Conecte diretamente na centralina os cabos da sonda S1 aos PINOS 52 – PIN 53 GND (saída IN10) (Sonda: NTC-10K ; Artigo Moretti: MFSONDC)

Conexão do circulador da instalação (P2)

Estufas com conectores traseiros:

TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
O circulador P2 está conectado na centralina à saída A2 (Artigo Moretti: MFR157AE)

Estufas sem conectores traseiros:

ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
Conecte diretamente na centralina os cabos do circulador P2 aos PINOS 16 (N) – PIN 18 (FON) (saída A2) (Artigo Moretti: MFR157AE)

Verificação da conexão da sonda de temperatura do Puffer

Para verificar a conexão correta da sonda de temperatura do Puffer, proceda da seguinte forma:

Acesse o comando remoto.
Entre no Menu Usuário.
Selecione o item “Informações”.

Com o parâmetro P73 = 9, é exibida a temperatura detectada pela sonda S1.

Para modificar a temperatura do puffer, proceda da seguinte forma:

Acesse o comando remoto.
Entre no Menu Usuário.
Selecione o item “Termostatos”.
Selecione o item “Puffer”.

Nesta seção é possível ajustar o setpoint de temperatura do puffer.

Lógicas de funcionamento

Gestão do carregamento do puffer (P1)

A sonda S1 controla:

ligamento do gerador;
modulação de potência;
passagem para modo standby.

O limiar de religamento é determinado por:

Setpoint do puffer – Ih58

Se a temperatura cair abaixo desse valor, o gerador é reativado.

Ativação do circulador da instalação (P2)

O parâmetro Th59 (53 °C padrão) define o limiar mínimo de temperatura da estufa/caldeira para ativação do circulador secundário P2.

Condição de ativação

Quando a temperatura detectada pela sonda S1 é: ≥ Th59

a centralina habilita a saída A2, alimentando o circulador P2 e permitindo a distribuição do calor para a instalação.

Condição de desativação

Quando a temperatura cai abaixo do limiar definido (considerando a possível histérese interna), o circulador P2 é desativado para evitar o envio de fluido térmico com temperatura insuficiente para a instalação.

Lógica funcional geral

P1 → gestão do carregamento do armazenamento
P2 → gestão da distribuição da instalação
S1 → controle único da temperatura do puffer

Esta configuração permite:

separação hidráulica entre o circuito do gerador e o circuito dos usuários;
melhor estabilidade térmica da instalação;
prevenção do envio de água a baixa temperatura para os terminais.

CONFIGURAÇÃO DO TERMOSTATO AMBIENTE (T.A.)

A gestão do Termostato Ambiente (T.A.) depende da correta configuração dos parâmetros na centralina.
Uma configuração incorreta pode interferir na lógica de controle do puffer e comprometer o funcionamento correto da instalação.

O controle do ligar e desligar da caldeira é gerenciado pela sonda puffer.

Parâmetros de configuração

Parâmetro	Valor	Função
P99	1 (padrão)	Entrada T.A. configurada como contato N.O. (Normalmente Aberto)
P99	0	Inversão lógica da entrada T.A. → contato N.C. (Normalmente Fechado)
A01	3	Bloqueio da bomba via T.A.
T45	0	Habilitação da gestão T.A. sem atraso temporal

Descrição funcional dos parâmetros

Parâmetro P99 – Lógica do contato
Configurando em CONFIGURAÇÕES: P99 = 1 (padrão)→ entrada configurada para termostato com contato normalmente aberto (N.O.)
Configurando em CONFIGURAÇÕES: P99 = 0 → entrada configurada para termostato com contato normalmente fechado (N.C.)

A seleção deve ser coerente com o tipo do dispositivo instalado.

Parâmetro A01 – Interação com a bomba

Configurando em CONFIGURAÇÕES: A01 = 3

O Termostato Ambiente atua no bloqueio da bomba, interrompendo a distribuição do fluido térmico para a instalação ao atingir a temperatura ambiente ajustada.

Parâmetro T45 – Habilitação da gestão T.A. sem atraso temporal

Configurando em TEMPOS: T45 = 0

Aviso técnico

Não configure o parâmetro A01 com os valores 0, 1, 2 ou 4 na presença de gestão ativa do puffer.

Nessas configurações:

o ligar e desligar da caldeira/estufa são gerenciados exclusivamente pela sonda puffer;
o T.A. não deve intervir diretamente na lógica de ligar do gerador.

Uma configuração incorreta pode causar:

conflitos de regulação;
ciclos incorretos de ligar/desligar;
instabilidade térmica da instalação.

Parâmetro T45 – Temporização da entrada T.A.

Configure: T45 = 0

para habilitar a função do Termostato Ambiente sem atrasos temporais adicionais.

Valores diferentes introduzem temporizações que podem alterar a resposta dinâmica do sistema.

Lógica de funcionamento correta (com puffer)

Na presença de armazenamento térmico:

A sonda puffer gerencia o ligar e a modulação do gerador.
O Termostato Ambiente gerencia exclusivamente a habilitação/desabilitação da bomba da instalação P2.
O gerador não deve ser comandado diretamente pelo T.A.

Esta configuração garante:

gestão energética correta do armazenamento;
estabilidade da estratificação no puffer;
redução dos ciclos de partida do gerador.
